Informace o rozložených pohledech v dokumentech sestav vaší aplikace CAD je možné zobrazit v prohlížeči eDrawings.
Tyto informace jsou specifické pro jeden nebo pro více systémů CAD. Informace o dostupnosti najdete v části
Tabulka funkcí eDrawings.
U souborů sestav SOLIDWORKS, když publikujete soubory sestav eDrawings (.easm) s informacemi o rozložených pohledech, tyto informace jsou automaticky uloženy v souboru eDrawings. Pokud uložíte s informacemi o rozložených pohledech více konfigurací, informace o rozloženém pohledu pro každou konfiguraci jsou také uloženy. Jedna konfigurace může obsahovat více rozložených pohledů.
Můžete si zobrazit rozložené kroky otáčení uložené v souborech sestav vytvořených pomocí aplikace SOLIDWORKS 2014 nebo novější. Pomocí softwaru eDrawings si také můžete zobrazit rozložené kroky otáčení součásti s lineárním pohybem nebo bez něj.
Pro přepínání mezi rozloženými a sbalenými stavy také můžete použít panel Rozložené pohledy. Když je model rozložený, můžete používat všechny nástroje aplikace eDrawings Professional, jako například Přesunout, Měření a Řez, a také nástroje eDrawings pro animaci, zoom, rotaci a posouvání.
V aplikaci eDrawings není možné vytvořit rozložený pohled ani upravit definici rozloženého pohledu.

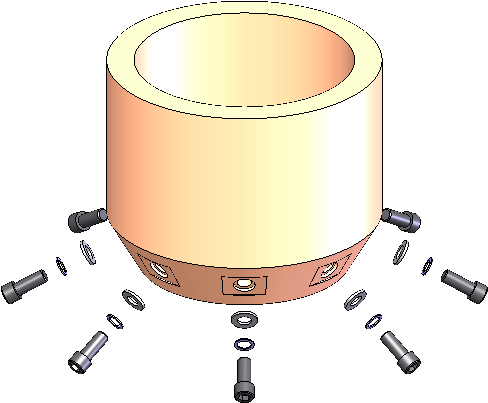

Radiální rozložení jsou dostupná jen pro sestavy eDrawings (.easm).
Zobrazení rozložených pohledů:
