Les éléments suivants sont nécessaires pour créer un coude de goulotte rectangulaire à utiliser dans un assemblage de routage de goulotte. Veuillez noter que les noms des fonction et des cotes, à l'exception de Rayon de courbure@Arc du coude, Angle de courbure@Arc du coude et AngleAlignement@Esquisse1, peuvent changer selon vos exigences de conception.
Esquisse de coude de goulotte rectangulaire
- Une esquisse sur le plan de droite nommée Esquisse1.
- Un carré ou un rectangle, créé à partir de l'origine de l'esquisse, avec des cotes nommées :
-
Hauteur@Esquisse1
-
Largeur@Esquisse1
-
AngleAlignement@Esquisse1 (cote obligatoire)
|
|

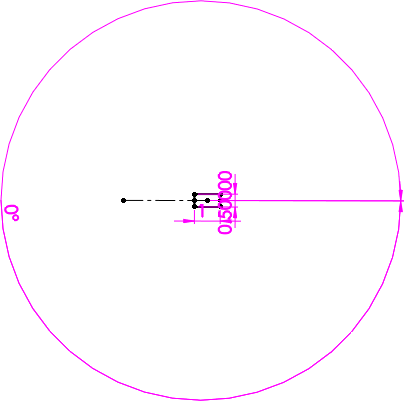

Hauteur@Esquisse1 = 0,50
Largeur@Esquisse1 = 1
|
|
|
AngleAlignement@Esquisse1 = 0° (cote obligatoire) L'image ci-dessus représente une brisure horizontale.
|
- Une esquisse sur le plan de dessus nommée Arc du coude avec des cotes nommées :
-
Rayon de courbure@Arc du coude (cote obligatoire)
-
Angle de courbure@Arc du coude (cote obligatoire)
Arc du coude doit être créée après la fonction de balayage Balayage-Mince1.
|
|
Rayon de courbure@Arc du coude = 1,5
Angle de courbure@Arc du coude= 90°
|
Rayon de courbure et angle de courbure
- Une esquisse des points de raccordement nommée Esquisse2 :
- Une propriété de point de raccordement sur le plan de droite appelée Pt.de raccordement1 avec des cotes nommées :
-
Profondeur@Pt.de raccordement1
-
Largeur@Pt.de raccordement1.
- Une propriété de point de raccordement sur le plan de face appelée Pt.de raccordement2 avec des cotes nommées :
-
Profondeur@Pt.de raccordement2
-
Largeur@Pt.de raccordement2.
|
|
Esquisse2 : Pt.de raccordement1 et Pt.de raccordement2
|
Balayage
Une fonction de balayage sur le plan de dessus nommée
Balayage-Mince1 avec une cote nommée
Epaisseur@Balayage-Mince1.
|
|
Epaisseur@Balayage-Mince1= 0,002 |
|
| Brisure horizontale = 0° |
|
| Brisure verticale = 90° |
