Sie können alle Dateiversionen durch aktualisierte Dateien ersetzen.
Ihre Wahl des Dateityüs auf dem Bildschorm Dateien zum Aktualisieren suchen definiert die Dateien, die aktualisiert werden. Jede Datei des ausgewählten Typs wird aktualisiert, ungeachtet dessen, ob es sich um die letzte Version, eine referenzierte Datei oder eine Datei mit einem Revisionsetikett handelt.
Überschreiben aller SOLIDWORKS Dateien
| Bildschirm |
Option |
Auswahl |
|---|
|
Dateien zum Aktualisieren suchen
|
Dateityp
|
<Alle SW Dateitypen>
Alle SOLIDWORKS Teile, Baugruppen und Zeichnungen werden aktualisiert.
|
|
Versionseinstellungen
|
Bestehende Dateiversionen überschreiben
|
Alle Versionen überschreiben
|
Überschreiben aller Teile
Alle SOLIDWORKS Teile und Zeichnungen, die auf sie Bezug nehmen, werden aktualisiert.
| Bildschirm |
Option |
Auswahl |
|---|
|
Dateien zum Aktualisieren suchen
|
Dateityp
|
*.sldprt
|
|
Versionseinstellungen
|
Bestehende Dateiversionen überschreiben
|
Alle Versionen überschreiben
|
Standardmäßig werden Teilzeichnungen icht aktualisiert. Da aber Zeichnungen Eltern von Teilen sind, lässt Sie ein Bildschirm Warnung bezüglich unterbrochener Referenz wählen, die Zeichnungen, die auf die Teile, die aktualisiert werden, Bezug nehmen, zu aktualisieren.
Überschreiben aller Baugruppen
Alle Baugruppen und die Teile und Unterbaugruppen, auf die sie Bezug nehmen, werden aktualisiert.
| Bildschirm |
Option |
Auswahl |
|---|
|
Dateien zum Aktualisieren suchen
|
Dateityp
|
*.sldasm
|
|
Versionseinstellungen
|
Bestehende Dateiversionen überschreiben
|
Alle Versionen überschreiben
|

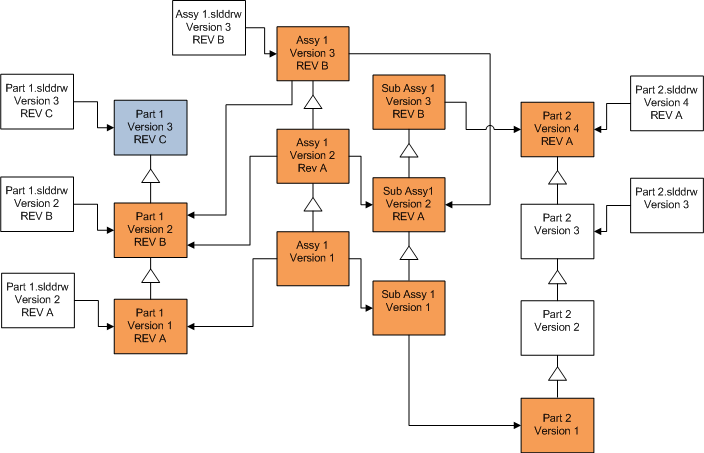

In einem referenzierten Versionsstrom aktualisiert das Werkzeug Dateiversion-Aktualisierung die letzten Teile, wie durch die blauen
Felder gekennzeichnet.
Standardmäßig werden Baugruppenzeichnungen icht aktualisiert. Da aber Zeichnungen Eltern von Teilen und Baugruppen sind, lässt Sie ein Bildschirm Warnung bezüglich unterbrochener Referenz wählen, die Zeichnungen, die auf die Teile und Baugruppen, die aktualisiert werden, Bezug nehmen, zu aktualisieren.
Überschreiben aller Zeichnungen
Alle Zeichnungen und die Baugruppen und die Teile, auf die sie Bezug nehmen, werden aktualisiert.
| Bildschirm |
Option |
Auswahl |
|---|
|
Dateien zum Aktualisieren suchen
|
Dateityp
|
*.slddrw
|
|
Versionseinstellungen
|
Bestehende Dateiversionen überschreiben
|
Alle Versionen überschreiben
|
