3D-Ansichten

eDrawings unterstützt 3D-Ansichten in Teilen (.eprt) und Baugruppen (.easm).

Wenn Sie ein SOLIDWORKS Modell mit 3D-Ansichten in eDrawings veröffentlichen, bleibt der Maßstab des Texts gleich. Deaktivieren Sie in SOLIDWORKS die Option Text immer in derselben Größe anzeigen im Dialogfeld Beschriftungseigenschaften und legen Sie den Textmaßstab für die 3D-Ansichten fest. Alle 3D-Ansichten in der eDrawings Datei behalten den gleichen Textmaßstab wie in der SOLIDWORKS Datei bei.

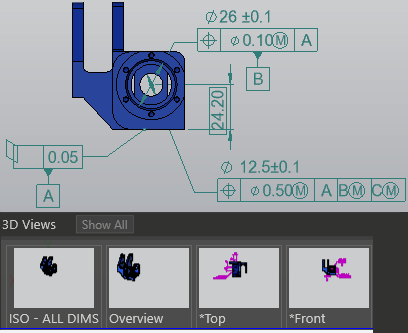

So greifen Sie auf 3D-Ansichten zu:

  1. Klicken Sie auf 3D-Ansichten .
  2. Führen Sie im Fensterbereich „3D-Ansichten“ einen der folgenden Schritte aus:
    • Ansicht auswählen.
    • Klicken Sie auf Alles anzeigen, um alle 3D-Ansichten für das Modell anzuzeigen. Ansonsten werden nur die mit der aktiven Konfiguration verknüpften 3D-Ansichten angezeigt. Die Funktion Alles anzeigen ist für Modelle verfügbar, die in SOLIDWORKS 2018 und höher gespeichert wurden.
