SOLIDWORKS Electrical Schematic - Übung Nr. 01

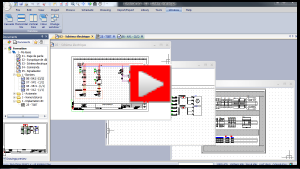

In dieser ersten Übung lernen Sie die Grundlagen der SOLIDWORKS Electrical Schematic Software kennen. Sie erfahren, wie Sie eine bestimmte Umgebung verwenden, welche Unterschiede es zwischen einer einfachen Datei und einer Schaltplanzeichnung gibt und wie Sie die Oberflächentools verwenden.
Entarchivierung der Anwendungsumgebung
Laden Sie die Umgebungsarchivierungsdatei über diesen Link herunter und entarchivieren Sie sie.
Eine Umgebungsarchivierungsdatei enthält alle Daten, die Sie in SOLIDWORKS Electrical benötigen, z. B. Symbole, Artikel, Konfigurationen oder Electrical-Projekte. Sie wird zum Weiterleiten von Daten an andere Unternehmen und Arbeitsplätze verwendet. Sie können sie auch zum Speichern von Daten vor der Neuinstallation der Software verwenden. |
1. Öffnen Sie die Archivdatei, nachdem Sie sie heruntergeladen haben, mit dem Befehl „Entarchivieren“.
|
Menü: Home > Anwendungsumgebung entarchivieren |
2. Wählen Sie die Datei EnvironmentForTraining.tewzip aus.
3. Auf dem Reiter Auswahl können Sie die Objekte auswählen, die Sie wiederherstellen wollen (Alle auswählen).
4. Klicken Sie auf die Schaltfläche Fertig stellen. SOLIDWORKS Electrical führt alle Objekte auf, die wiederhergestellt/importiert werden.
Einige Empfehlungen vor dem Start
Dateien/Zeichnungen
Dateien und Zeichnungen sind Dokumente, in denen Sie zeichnen können. Sie müssen aber zwischen diesen beiden Dokumenttypen unterscheiden. Die Zeichnungen oder elektrischen Zeichnungen werden automatisch in der Datenbank gespeichert, wodurch die automatischen Prozesse wie Berichte oder Klemmenleisten ermöglicht werden. Die Dateien sind nur einfache DWG-Dateien ohne „Intelligenz“. Ihr elektrischer Schaltplan muss in Zeichnungen und nicht in DWG-Dateien gespeichert werden. |
Zoom
Um die Zeichnungen heranzuzoomen, können Sie die Befehle des Menüs Ansicht oder das Mausrad verwenden. Drehen Sie das Rad, um heran- oder herauszuzoomen. Klicken Sie und halten Sie das Mausrad gedrückt, um in Echtzeit zu verschieben. Doppelklicken Sie mit dem Mausrad, um einen erweiterten Zoom aller Zeichnungseinheiten zu erstellen. |
Auswahlmodi
Während der Schaltplanerstellung müssen Sie Objekte auswählen. Hier finden Sie einige Anweisungen dazu.
Das Auswählen eines Objekts ist sehr einfach, Sie müssen einfach nur darauf klicken. Wenn Sie mehrere Objekte auswählen möchten, klicken Sie darauf und halten Sie während der Auswahl gleichzeitig die Taste [Strg] gedrückt. Sie können auch ein Auswahlrechteck verwenden, um mehrere Objekte auszuwählen. Ziehen Sie dazu ein Rechteck (definiert durch seine Diagonale) von links nach rechts um die Objekte. Alle Objekte innerhalb des Rechtecks werden ausgewählt. Eine weitere Möglichkeit ist die Erfassungsauswahl. Sie funktioniert wie das Auswahlrechteck, wird aber von rechts nach links gezeichnet. Alle Objekte, von denen sich ein Teil im Rechteck befindet, werden ausgewählt.
|
