Direzioni della trave

Quando si modella un elemento strutturale come trave, il software crea automaticamente un sistema di coordinate locale per la trave. Il software elenca le forze e le sollecitazioni che agiscono sulla trave in base al sistema di coordinate locale della trave.

Per visualizzare il sistema di coordinate di una trave:

  • Nell'albero di studio di Simulation, fare clic con il pulsante destro del mouse sulla definizione di una trave e selezionare Modifica definizione. Selezionare Mostra direzione trave.
Una freccia rossa mostra la direzione assiale positiva, una freccia verde mostra la direzione positiva 1 e una freccia blu mostra la direzione positiva 2 per la trave selezionata. Il software mostra la terna locale al centro di una trave.

La direzione assiale va da Estremità 1 della trave a Estremità 2 . Il software assegna la Direzione 1 (Dir 1) e la Direzione 2 (Dir 2) in base alla geometria della sezione. Dir 1 è parallela al bordo diritto più lungo della sezione trasversale della trave. Se il bordo più lungo è curvo, Dir 1 è tangente al bordo curvo. Dir 2 è normale a Dir 1 in senso antiorario.

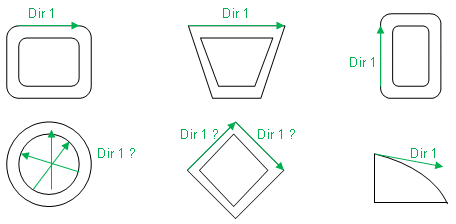

Ad esempio, vedere le assegnazioni delle direzioni della trave per le diverse sezioni trasversali riportate di seguito.



Il software crea una serie di elementi trave per ciascuna definizione della trave.

Dopo aver eseguito una simulazione con le travi, il software elenca le forze della trave (assiale, taglio in dir 1, taglio in dir 2, momento su dir 1, momento su dir 2 e torsione) e le sollecitazioni della trave in base al sistema di coordinate locale della trave.
Vedere anche gli argomenti della Guida in linea di Simulation: Elenco forze trave e PropertyManager Diagrammi travi.
Per i profili con curva, il software crea un numero di travi lineari corte per approssimare la geometria. Ciascun elemento trave possiede le proprie direzioni locali. Per esempio, la direzione assiale per ogni trave sulla sezione con sweep illustrata di seguito è definita dalla linea diritta che collega i suoi due punti. Nell'area grafica, un sistema di coordinate viene mostrato al centro della trave.

Visualizzazione del sistema di coordinate delle travi

Per visualizzare i sistemi di coordinate delle travi:

  1. Eseguire uno studio con mesh di trave (mesh di membri strutturali con travi per default).
  2. Fare doppio clic su qualsiasi grafico per visualizzarlo nell'area grafica.
  3. Fare clic con il pulsante destro del mouse nell'area grafica e selezionare Impostazioni.
  4. Nel PropertyManager, in Opzioni del grafico deformato, selezionare Mostra le direzioni della trave.
  5. Fare clic su .
    La freccia rossa mostra la direzione assiale positiva, la freccia verde la direzione 1 positiva e la freccia blu la direzione 2 positiva per ogni trave.
