Barra degli strumenti a comparsa Entità mancanti

Quando si sostituiscono i componenti di un assieme, la barra degli strumenti a comparsa Entità mancanti agevola la navigazione tra gli accoppiamenti esistenti mentre si sostituiscono i riferimenti di accoppiamento.

Dalla barra degli strumenti a comparsa, è possibile:
  • Visualizzare solamente la parte di sostituzione, visualizzare questa parte con le parti correlate o visualizzare l'intero assieme.
  • Annullare le selezioni e le operazioni.
  • Eliminare gli accoppiamenti.
  • Saltare gli accoppiamenti.
  • Commutare gli allineamenti di accoppiamento.

Per accedere alla barra degli strumenti a comparsa Entità mancanti, selezionare l'opzione Riconnetti gli accoppiamenti nel PropertyManager Sostituisci componenti:

  1. Fare clic con il pulsante destro del mouse su un componente e scegliere Sostituisci componenti.
  2. Nel PropertyManager:
    1. Per Con questo selezionare un componente di sostituzione.
    2. In Opzioni selezionare Riconnetti gli accoppiamenti.
    3. Fare clic su .

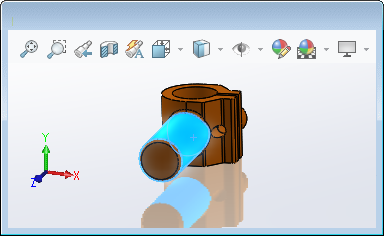

    Viene visualizzato il PropertyManager Entità accoppiate. Inoltre, verrà visualizzata la barra degli strumenti a comparsa Entità mancanti e una finestra mostrerà il componente originale con l'entità di accoppiamento mancante evidenziata.





  Isola Controlla i componenti visibili nell'area di disegno, per portare l'attenzione dell'utente sulle entità di accoppiamento mancanti. Fare clic su Isola e selezionare:
Entità selezionata Mostra solamente il componente che si sta inserendo.
Entità e parti accoppiate Mostra il componente che si sta inserendo, oltre ai componenti accoppiati alla parte in sostituzione.
Assieme completo Mostra tutti i componenti visibili dell'assieme.
Annulla L'azione precedente viene annullata.
Cancella accoppiamenti Elimina l'accoppiamento selezionato.
Riferimento successivo Seleziona l'entità di accoppiamento successiva in elenco senza eseguire un'azione sull'entità corrente.
Capovolgi allineamento di accoppiamento Alterna l'allineamento dell'accoppiamento.
