Abbinamento delle quote Per vincolare completamente una parte, spesso è necessario applicare la stessa quota e tolleranza di forma a due o più funzioni. È possibile abbinare quote e tolleranze di forma in un'unica specifica utilizzando il menu contestuale. Argomento principaleDimXpert per parti Abbinamento quote di posizione Per abbinare le quote di posizione: Aprire un modello avente quote da abbinare. È possibile ad esempio abbinare tre quote in una. Quando si abbinano quote di posizione, tutte devono avere la stessa funzione di origine. Premere il tasto Ctrl e selezionare le tre quote da sinistra a destra. Fare clic con il pulsante destro del mouse e selezionare Abbina quota. Le quote si abbinano in una nell'ultima quota selezionata, e il numero di variante viene aggiunto automaticamente. Per ripristinare le quote individuali, fare clic con il pulsante destro del mouse sulla quota abbinata e selezionare Interruzione quota abbinata. Per abbinare o interrompere le tolleranze geometriche, le opzioni sono Abbina Gtol e Interrompi Gtol abbinata. Abbinamento quote di dimensione e tolleranze geometriche Per abbinare quote di dimensione e tolleranze geometriche: Aprire un modello contenente le quote di dimensione e le tolleranze geometriche desiderate. È possibile ad esempio abbinare tre quote in una. Ctrl e selezionare le due quote di dimensione da sinistra a destra. Fare clic con il pulsante destro del mouse e selezionare Abbina quota. Le quote si abbinano in una nell'ultima quota selezionata, e il numero di varianti viene aggiunto automaticamente. Quando si abbinano soltanto tolleranze geometriche, fare clic con il pulsante destro del mouse e selezionare Abbina Gtol. Quando si abbinano le tolleranze geometriche, i simboli applicati, le tolleranze ed i riferimenti devono essere tutti identici.
Abbinamento delle quote Per vincolare completamente una parte, spesso è necessario applicare la stessa quota e tolleranza di forma a due o più funzioni. È possibile abbinare quote e tolleranze di forma in un'unica specifica utilizzando il menu contestuale. Argomento principaleDimXpert per parti Abbinamento quote di posizione Per abbinare le quote di posizione: Aprire un modello avente quote da abbinare. È possibile ad esempio abbinare tre quote in una. Quando si abbinano quote di posizione, tutte devono avere la stessa funzione di origine. Premere il tasto Ctrl e selezionare le tre quote da sinistra a destra. Fare clic con il pulsante destro del mouse e selezionare Abbina quota. Le quote si abbinano in una nell'ultima quota selezionata, e il numero di variante viene aggiunto automaticamente. Per ripristinare le quote individuali, fare clic con il pulsante destro del mouse sulla quota abbinata e selezionare Interruzione quota abbinata. Per abbinare o interrompere le tolleranze geometriche, le opzioni sono Abbina Gtol e Interrompi Gtol abbinata. Abbinamento quote di dimensione e tolleranze geometriche Per abbinare quote di dimensione e tolleranze geometriche: Aprire un modello contenente le quote di dimensione e le tolleranze geometriche desiderate. È possibile ad esempio abbinare tre quote in una. Ctrl e selezionare le due quote di dimensione da sinistra a destra. Fare clic con il pulsante destro del mouse e selezionare Abbina quota. Le quote si abbinano in una nell'ultima quota selezionata, e il numero di varianti viene aggiunto automaticamente. Quando si abbinano soltanto tolleranze geometriche, fare clic con il pulsante destro del mouse e selezionare Abbina Gtol. Quando si abbinano le tolleranze geometriche, i simboli applicati, le tolleranze ed i riferimenti devono essere tutti identici.

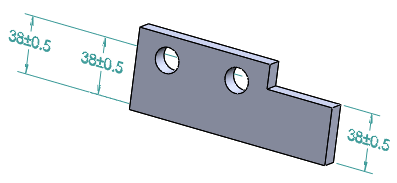

Abbinamento quote di posizione Per abbinare le quote di posizione: Aprire un modello avente quote da abbinare. È possibile ad esempio abbinare tre quote in una. Quando si abbinano quote di posizione, tutte devono avere la stessa funzione di origine. Premere il tasto Ctrl e selezionare le tre quote da sinistra a destra. Fare clic con il pulsante destro del mouse e selezionare Abbina quota. Le quote si abbinano in una nell'ultima quota selezionata, e il numero di variante viene aggiunto automaticamente. Per ripristinare le quote individuali, fare clic con il pulsante destro del mouse sulla quota abbinata e selezionare Interruzione quota abbinata. Per abbinare o interrompere le tolleranze geometriche, le opzioni sono Abbina Gtol e Interrompi Gtol abbinata.
Abbinamento quote di dimensione e tolleranze geometriche Per abbinare quote di dimensione e tolleranze geometriche: Aprire un modello contenente le quote di dimensione e le tolleranze geometriche desiderate. È possibile ad esempio abbinare tre quote in una. Ctrl e selezionare le due quote di dimensione da sinistra a destra. Fare clic con il pulsante destro del mouse e selezionare Abbina quota. Le quote si abbinano in una nell'ultima quota selezionata, e il numero di varianti viene aggiunto automaticamente. Quando si abbinano soltanto tolleranze geometriche, fare clic con il pulsante destro del mouse e selezionare Abbina Gtol. Quando si abbinano le tolleranze geometriche, i simboli applicati, le tolleranze ed i riferimenti devono essere tutti identici.
