Utilizzare il menu a comparsa per cambiare l'orientamento della quota.
Fare clic con il pulsante destro del mouse sulla quota, selezionare Seleziona vista annotazione e selezionare una nuova vista dal menu a comparsa.
Opzioni:
- Una vista di annotazione specificata.
- Elementi non assegnati. Vedere Annotazioni 3D.
- Da selezione (per Tolleranze di forma fissate a superfici planari o di contorno). Visualizza il PropertyManager Orientamento dell'annotazione. Selezionare un piano o una faccia planare e fare clic su
.

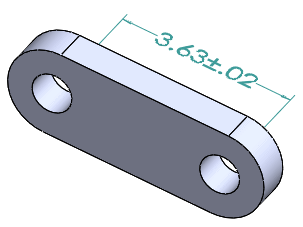

In questo esempio, selezionare
Frontale dal menu di scelta rapida per inserire la quota nella vista di annotazione Frontale.
È necessario poter orientare la quota parallelamente al piano appropriato.
È anche possibile utilizzare Modifica vista dell'annotazione per spostare le annotazioni da piani e orientamenti diversi in una sola vista di annotazione.
