Assieme a fissaggio fisso senza Mobile

Per valutare la situazione peggiore senza tenere conto del fissaggio mobile:

  1. Aprire l'assieme da valutare.
  2. Creare uno studio TolAnalyst e navigare al PropertyManager Risultato.
  3. In Parametri di analisi, deselezionare Fissaggi e perni mobili.
    In questo esempio, in Sintesi di analisi, il valore Min è 48,5 e quello Max è 51,5, per un range totale di 3mm.

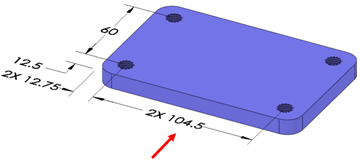

Per calcolare il minimo della situazione peggiore, data la tolleranza del diametro 0.5 del foro filettato della piastra superiore, TolAnalyst simula la quota di base 105 tra i fori filettati a 104.5.
Per i sostegni d'asse, quando TolAnalyst simula i fori di distanza alla misura LMC di 11.5, la tolleranza di posizione risultante è 1.0, che consente di una quota di base 27.5 dal riferimento B ai fori calcolati a 28.

Se si assemblano le parti senza attivare l'opzione Fissaggio mobile, TolAnalyst allinea i fori a gioco nei supporti d'asse in maniera concentrica ai fori filettati della piastra superiore, producendo un valore minimo di 48.5 nel caso peggiore.
