既存の穴テーブルのプロパティを指定できます。
穴テーブル (編集) PropertyManager を開くには、次のいずれかの操作を行います。
- テーブルの左上隅にあるテーブル移動アイコン
をクリックします。
- テーブルを右クリックしてプロパティを選択します。
- FeatureManager デザイン ツリーでテーブルを右クリックし、プロパティ（Properties）を選択します。
テーブル位置（Table Position）
テーブルの固定コーナーによって、テーブルに新しい列や行が追加される方向がコントロールされます。
固定コーナー を次のとおり設定:
|
左上
|
新しい列は右側に追加され、新しい行はアンカー ポイントの下側に追加されます。
|
|
右上
|
新しい列は左側に追加され、新しい行はアンカー ポイントの下側に追加されます。
|
|
左下
|
新しい列は右側に追加され、新しい行はアンカー ポイントの上側に追加されます。
|
|
右下
|
新しい列は左側に追加され、新しい行はアンカー ポイントの上側に追加されます。
|
|
アンカーポイントに添付
|
指定のコーナーをテーブル アンカーに添付します。
|
最初にテーブルを作成したとき、固定コーナー (Stationary corner) オプションは利用できません。テーブルがアンカーで固定された場合、図面シートのテーブルアンカーの最も近い４隅に、固定コーナーが自動的に選択されます。
タグの順序
穴がタグ付けされる順序を定義する方法を指定します。
| XY |
タグを、X-Y 座標を使用して、選択したデータムの最も近くに並べます。 |
| 短縮ツール パス |
タグを、同じサイズのすべての穴の間の最短の長さのパスに沿って並べます。 |
| 放射状 |
タグを、回転すなわち旋盤部品に対して放射状に並べます。 |
タグ タイプ
| A, B, C... |
英数字のタグ ラベルを使用します。 アルファベットのタグでは、文字のプレフィックス（接頭語）が特定の穴サイズを表し、数字がインスタンスを表します。 開始（Start at）に開始文字を設定します。 |
| 1, 2, 3 |
数値タグ ラベルを使用します。 開始（Start at）に開始数値を設定します。 |
| 手動 |
複数のカスタム タグ プレフィックスを定義できます。 |
テーブルに従って、表示される注記が変更されます。
|
|

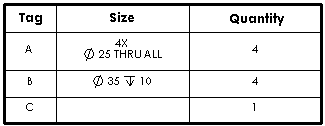

A, B, C...
|
|
|

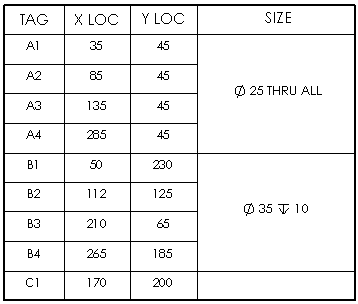

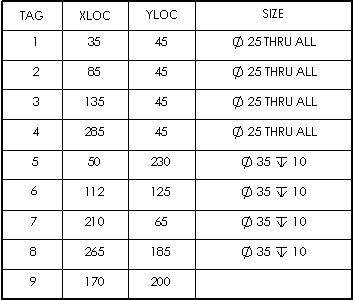

1, 2, 3...
|
スキーム(Scheme )
|
同じタグを組み合わせる
|
同じパターンにある穴の行が組み合わされます（つまり、同じサイズの穴が組み合わされます）。位置の値を表す列は削除されます。このオプションは位置列 X LOC と Y LOC を削除します。
|
|
同じサイズを組み合わせる
|
同じタグを組み合わせる が選択解除されているときだけ利用できます。 同じサイズを持つ穴のセルがマージされます。 位置の値を表す列は保持されます。 |
|
ANSI インチ規格のドリル サイズの文字と数値を表示
|
穴ウィザード ツールで作成した穴のうち、穴ウィザード ツールの穴の仕様と同じサイズの穴を表示します。例えば、A や #40 などです。
|
このオプションを選択または選択解除して、穴テーブルのサイズの表示を切り替えることができます。
穴の位置の小数位数
穴の位置を表す値の、有効数字の数を指定します。
表示設定
非表示にするアイテムを選択します:
-
原点インジケータを非表示
-
穴の中心を非表示
-
穴のタグを非表示
枠
|
外枠（Box Border） |
テーブルの外枠の線の太さを設定します。 |
|
境界線 |
テーブル枠内の境界線の太さを設定します。 |
代替単位
選択し、寸法を2単位で表示します。
単位表示をクリックします。 単位が表示されます。
レイヤー
名前が指定されたレイヤーを持つ図面で、レイヤーを選択します。テーブルはレイヤーの色を使用します。
テキスト フォーマット
| すべて大文字 |
選択して、テーブルのすべての文字が大文字になるように指定します。 |
