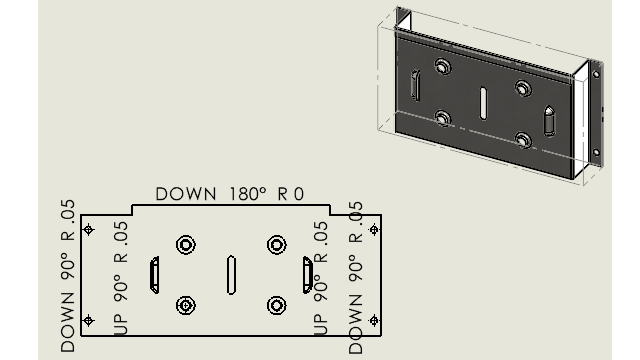

定義済みビュー 図面で定義済みビューを作成する場合、モデルの向きを不等角投影、両等角投影、またはフラット パターンとして指定できます。 これは、特定の定義済みビューを含む図面テンプレートが必要な場合に便利です。 定義済みビュー （Predefined View） または 挿入（Insert） > 図面ビュー（Drawing View） > 定義済み（Predefined） をクリックします。PropertyManager の表示方向（Orientation）で 展開（Flat pattern）、不等角投影（Trimetric）、または両等角投影（Dimetric）のいずれかを選択します。 親トピック詳細設定と図面 代替位置ビューのトリミング ディテイリング モード 幾何公差記号 半径寸法と直径寸法の切り替え 図面ビューのベンド ライン 部品表（Bill of Materials） 部品表のカット リスト サポート 対称線形直径寸法
またはをクリックします。PropertyManager の表示方向（Orientation）で 展開（Flat pattern）、不等角投影（Trimetric）、または両等角投影（Dimetric）のいずれかを選択します。
