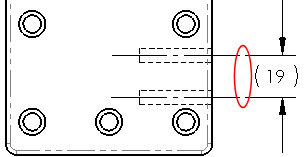

중심선 주석 중심선은 도면에서 원 중심을 표시하고 지오메트리 크기를 정의하는데 사용되는 주석입니다. 도면뷰에 자동 또는 수동으로 중심선을 삽입 할 수 있습니다. SOLIDWORKS 소프트웨어 중심선이 중복되지 않도록 자동으로 조정됩니다. 중심선에 치수를 부가하면 치수 보조선이 자동으로 축소됩니다. 상위 주제중심 표시 및 중심선 중심 표시 어셈블리 옵션 문서 속성 - 도면화 중심선 자동으로 삽입 도면뷰에 중심선 자동으로 삽입하는 방법: 도면 문서에서 옵션 > 문서 속성 > 도면화를 클릭합니다. 뷰 작성시 자동 삽입에서 중심선을 선택합니다. 확인를 클릭합니다. 도면뷰를 삽입합니다. 적절한 모든 피처에 중심선이 표시됩니다. 대형 어셈블리 설정을 활성화하거나 부품 수가 대형 어셈블리의 임계값을 초과하면 중심선이 자동으로 삽입되지 않습니다. 중심선 수동으로 삽입 도면뷰에 중심선 수동으로 삽입하기 도면 문서에서, 중심선 (주석 도구 모음)을 클릭하거나, 삽입 > 주석 > 중심선을 클릭합니다. 중심선 PropertyManager가 나타납니다. 도구를 먼저 선택할 수도 있고, 중심선을 삽입할 요소를 먼저 선택할 수도 있습니다. 다음 중 하나를 선택합니다. 두 모서리선 (평행 또는 비평행) 도면뷰에 있는 두 개의 스케치 선분 (자유곡선 예외) 면(원통형, 원뿔형, 원환형, 스윕) 그래픽 영역에서 뷰 FeatureManager 디자인 트리에서 피처, 부품, 또는 도면뷰 를 클릭합니다. 예: 중심 표시 치수 적용 피처의 중심선을 삽입하려면, 한 개의 원통면을 선택합니다. 각 세그먼트는 독립된 개체이고 개별적으로 삭제할 수 있습니다. 피처의 중심선을 삽입하려면, 한 면을 선택합니다. 적절한 모든 피처에 중심선을 삽입하려면, 그래픽 영역이나 FeatureManager 디자인 트리에서 뷰를 선택합니다. 왼쪽 중앙에서 오른쪽 중앙까지 중심선을 삽입하려면, 윗선과 아래 선을 선택합니다.
중심선 주석 중심선은 도면에서 원 중심을 표시하고 지오메트리 크기를 정의하는데 사용되는 주석입니다. 도면뷰에 자동 또는 수동으로 중심선을 삽입 할 수 있습니다. SOLIDWORKS 소프트웨어 중심선이 중복되지 않도록 자동으로 조정됩니다. 중심선에 치수를 부가하면 치수 보조선이 자동으로 축소됩니다. 상위 주제중심 표시 및 중심선 중심 표시 어셈블리 옵션 문서 속성 - 도면화 중심선 자동으로 삽입 도면뷰에 중심선 자동으로 삽입하는 방법: 도면 문서에서 옵션 > 문서 속성 > 도면화를 클릭합니다. 뷰 작성시 자동 삽입에서 중심선을 선택합니다. 확인를 클릭합니다. 도면뷰를 삽입합니다. 적절한 모든 피처에 중심선이 표시됩니다. 대형 어셈블리 설정을 활성화하거나 부품 수가 대형 어셈블리의 임계값을 초과하면 중심선이 자동으로 삽입되지 않습니다. 중심선 수동으로 삽입 도면뷰에 중심선 수동으로 삽입하기 도면 문서에서, 중심선 (주석 도구 모음)을 클릭하거나, 삽입 > 주석 > 중심선을 클릭합니다. 중심선 PropertyManager가 나타납니다. 도구를 먼저 선택할 수도 있고, 중심선을 삽입할 요소를 먼저 선택할 수도 있습니다. 다음 중 하나를 선택합니다. 두 모서리선 (평행 또는 비평행) 도면뷰에 있는 두 개의 스케치 선분 (자유곡선 예외) 면(원통형, 원뿔형, 원환형, 스윕) 그래픽 영역에서 뷰 FeatureManager 디자인 트리에서 피처, 부품, 또는 도면뷰 를 클릭합니다. 예: 중심 표시 치수 적용 피처의 중심선을 삽입하려면, 한 개의 원통면을 선택합니다. 각 세그먼트는 독립된 개체이고 개별적으로 삭제할 수 있습니다. 피처의 중심선을 삽입하려면, 한 면을 선택합니다. 적절한 모든 피처에 중심선을 삽입하려면, 그래픽 영역이나 FeatureManager 디자인 트리에서 뷰를 선택합니다. 왼쪽 중앙에서 오른쪽 중앙까지 중심선을 삽입하려면, 윗선과 아래 선을 선택합니다.
중심선 자동으로 삽입 도면뷰에 중심선 자동으로 삽입하는 방법: 도면 문서에서 옵션 > 문서 속성 > 도면화를 클릭합니다. 뷰 작성시 자동 삽입에서 중심선을 선택합니다. 확인를 클릭합니다. 도면뷰를 삽입합니다. 적절한 모든 피처에 중심선이 표시됩니다. 대형 어셈블리 설정을 활성화하거나 부품 수가 대형 어셈블리의 임계값을 초과하면 중심선이 자동으로 삽입되지 않습니다.
중심선 수동으로 삽입 도면뷰에 중심선 수동으로 삽입하기 도면 문서에서, 중심선 (주석 도구 모음)을 클릭하거나, 삽입 > 주석 > 중심선을 클릭합니다. 중심선 PropertyManager가 나타납니다. 도구를 먼저 선택할 수도 있고, 중심선을 삽입할 요소를 먼저 선택할 수도 있습니다. 다음 중 하나를 선택합니다. 두 모서리선 (평행 또는 비평행) 도면뷰에 있는 두 개의 스케치 선분 (자유곡선 예외) 면(원통형, 원뿔형, 원환형, 스윕) 그래픽 영역에서 뷰 FeatureManager 디자인 트리에서 피처, 부품, 또는 도면뷰 를 클릭합니다.

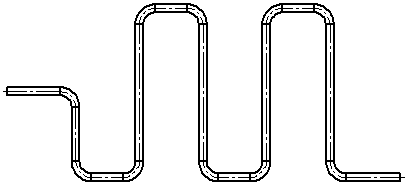

예: 중심 표시 치수 적용 피처의 중심선을 삽입하려면, 한 개의 원통면을 선택합니다. 각 세그먼트는 독립된 개체이고 개별적으로 삭제할 수 있습니다. 피처의 중심선을 삽입하려면, 한 면을 선택합니다. 적절한 모든 피처에 중심선을 삽입하려면, 그래픽 영역이나 FeatureManager 디자인 트리에서 뷰를 선택합니다. 왼쪽 중앙에서 오른쪽 중앙까지 중심선을 삽입하려면, 윗선과 아래 선을 선택합니다.
