굽힘에서 새긴 윤곽선

굽힘 면에 새겨진 텍스트 또는 분할선 피처가 있는 판금 파트에서 파트를 전개하거나 펴거나 접을 때 텍스트 또는 분할선을 그대로 유지하는 옵션을 지정할 수 있습니다.

원추형 굽힘의 경우 텍스트 또는 분할선은 원추형 면이 해석 면일 때 전개된 상태로만 표시됩니다. 해석 면인지 확인하려면 원추형 면을 선택하여 축을 작성합니다. 원추형 면이 해석 면이면 축을 작성할 수 있습니다.

굽힘에 새긴 윤곽선을 사용하려면:
  1. 접힌 판금 파트의 FeatureManager 디자인 트리에서:
    1. 전개도 를 확장합니다.
    2. 전개도n를 오른쪽 클릭하고 피처 편집을 클릭합니다.
  2. PropertyManager의 파라미터 아래에서 면 합치기 및 스크라이브드 면 유지를 선택하고 을 클릭합니다.

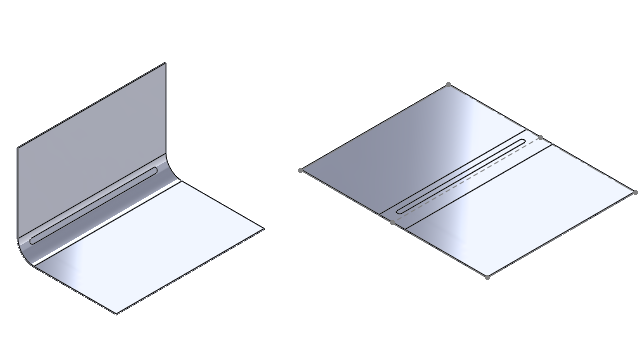

접힌 파트 전개됨 - 2021 전개됨 - 2022
