Wyrównywanie wymiarów równolegle/koncentrycznie W rysunku, można wyrównać wybrane liniowe, promieniowe lub kątowe wymiary w równych odstępach od siebie. Opcja Wyrównaj równolegle/koncentrycznie jest używana, aby “układać” i “rozmieszczać” wymiary. Wybierane wymiary muszą być tego samego typu. Temat nadrzędnyWyrównywanie wymiarów i notatek Pasek narzędzi Wyrównanie Łańcuch wymiarowy Wyrównywanie wymiarów współliniowych/promieniowych Wyrównywanie i grupowanie wymiarów równoległych Aby wyrównać i zgrupować wymiary równoległe, należy: W rysunku przytrzymać klawisz Ctrl i wybrać dwa lub więcej wymiarów, które chcemy wyrównać. Możemy także wybrać grupę wymiarów przytrzymując lewy klawisz myszy i przeciągając ramkę wokół tych wymiarów. Kliknąć Wyrównaj współliniowo/promieniowo na pasku narzędzi Wyrównaj lub kliknąć Narzędzia > Wymiary > Wyrównaj równolegle/koncentrycznie . Wymiary zostaną rozłożone z równymi odległościami pomiędzy strzałkami. Są one również zgrupowane i zachowują równoległe odstępy w czasie przenoszenia. Wyrównane równolegle Wyrównaj koncentrycznie Określanie odległości pomiędzy wymiarami Aby określić odległość pomiędzy wymiarami, należy: W części Narzędzia > Opcje > Właściwości dokumentu > Wymiary. W obszarze Odległości odsunięcia określić wartość parametru Od ostatniego wymiaru (1) (odległość pomiędzy wymiarami pokazana na ilustracji). 1 Od ostatniego wymiaru 2 Od modelu Kliknąć OK. Właściwości dokumentu - Wymiary Podświetlanie wymiarów, które są wyrównane względem siebie Aby podświetlić wymiary, które są wyrównane względem siebie, należy: Kliknąć prawym przyciskiem myszy wymiar, który został utworzony za pomocą opcji Wyrównaj równolegle/koncentrycznie , i kliknąć Pokaż wyrównanie.Wymiary, które są wyrównane, są oznaczone niebieskimi kropkami. Usuwanie wymiarów z zestawu wymiarów wyrównanych Aby usunąć wymiar z zestawu wyrównanych wymiarów, należy: Kliknąć prawym przyciskiem myszy wymiar, który został utworzony za pomocą opcji Wyrównaj równolegle/koncentrycznie , i kliknąć Usuń wyrównanie.
Wyrównywanie wymiarów równolegle/koncentrycznie W rysunku, można wyrównać wybrane liniowe, promieniowe lub kątowe wymiary w równych odstępach od siebie. Opcja Wyrównaj równolegle/koncentrycznie jest używana, aby “układać” i “rozmieszczać” wymiary. Wybierane wymiary muszą być tego samego typu. Temat nadrzędnyWyrównywanie wymiarów i notatek Pasek narzędzi Wyrównanie Łańcuch wymiarowy Wyrównywanie wymiarów współliniowych/promieniowych Wyrównywanie i grupowanie wymiarów równoległych Aby wyrównać i zgrupować wymiary równoległe, należy: W rysunku przytrzymać klawisz Ctrl i wybrać dwa lub więcej wymiarów, które chcemy wyrównać. Możemy także wybrać grupę wymiarów przytrzymując lewy klawisz myszy i przeciągając ramkę wokół tych wymiarów. Kliknąć Wyrównaj współliniowo/promieniowo na pasku narzędzi Wyrównaj lub kliknąć Narzędzia > Wymiary > Wyrównaj równolegle/koncentrycznie . Wymiary zostaną rozłożone z równymi odległościami pomiędzy strzałkami. Są one również zgrupowane i zachowują równoległe odstępy w czasie przenoszenia. Wyrównane równolegle Wyrównaj koncentrycznie Określanie odległości pomiędzy wymiarami Aby określić odległość pomiędzy wymiarami, należy: W części Narzędzia > Opcje > Właściwości dokumentu > Wymiary. W obszarze Odległości odsunięcia określić wartość parametru Od ostatniego wymiaru (1) (odległość pomiędzy wymiarami pokazana na ilustracji). 1 Od ostatniego wymiaru 2 Od modelu Kliknąć OK. Właściwości dokumentu - Wymiary Podświetlanie wymiarów, które są wyrównane względem siebie Aby podświetlić wymiary, które są wyrównane względem siebie, należy: Kliknąć prawym przyciskiem myszy wymiar, który został utworzony za pomocą opcji Wyrównaj równolegle/koncentrycznie , i kliknąć Pokaż wyrównanie.Wymiary, które są wyrównane, są oznaczone niebieskimi kropkami. Usuwanie wymiarów z zestawu wymiarów wyrównanych Aby usunąć wymiar z zestawu wyrównanych wymiarów, należy: Kliknąć prawym przyciskiem myszy wymiar, który został utworzony za pomocą opcji Wyrównaj równolegle/koncentrycznie , i kliknąć Usuń wyrównanie.
Wyrównywanie i grupowanie wymiarów równoległych Aby wyrównać i zgrupować wymiary równoległe, należy: W rysunku przytrzymać klawisz Ctrl i wybrać dwa lub więcej wymiarów, które chcemy wyrównać. Możemy także wybrać grupę wymiarów przytrzymując lewy klawisz myszy i przeciągając ramkę wokół tych wymiarów. Kliknąć Wyrównaj współliniowo/promieniowo na pasku narzędzi Wyrównaj lub kliknąć Narzędzia > Wymiary > Wyrównaj równolegle/koncentrycznie . Wymiary zostaną rozłożone z równymi odległościami pomiędzy strzałkami. Są one również zgrupowane i zachowują równoległe odstępy w czasie przenoszenia. Wyrównane równolegle Wyrównaj koncentrycznie
Określanie odległości pomiędzy wymiarami Aby określić odległość pomiędzy wymiarami, należy: W części Narzędzia > Opcje > Właściwości dokumentu > Wymiary. W obszarze Odległości odsunięcia określić wartość parametru Od ostatniego wymiaru (1) (odległość pomiędzy wymiarami pokazana na ilustracji). 1 Od ostatniego wymiaru 2 Od modelu Kliknąć OK. Właściwości dokumentu - Wymiary

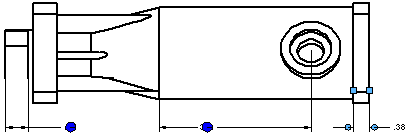

Podświetlanie wymiarów, które są wyrównane względem siebie Aby podświetlić wymiary, które są wyrównane względem siebie, należy: Kliknąć prawym przyciskiem myszy wymiar, który został utworzony za pomocą opcji Wyrównaj równolegle/koncentrycznie , i kliknąć Pokaż wyrównanie.Wymiary, które są wyrównane, są oznaczone niebieskimi kropkami.
Usuwanie wymiarów z zestawu wymiarów wyrównanych Aby usunąć wymiar z zestawu wyrównanych wymiarów, należy: Kliknąć prawym przyciskiem myszy wymiar, który został utworzony za pomocą opcji Wyrównaj równolegle/koncentrycznie , i kliknąć Usuń wyrównanie.
