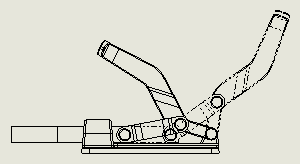

Edycja widoków pozycji alternatywnej — złożenia

W rysunkach złożeń można zastąpić konfigurację pozycji alternatywnej istniejącą konfiguracją z modelu złożenia lub można zdefiniować nową konfigurację bez przygotowania.

Oprócz poniższej procedury można również edytować widoki pozycji alternatywnej, wykonując jedną z następujących czynności:

• W modelu złożenia edytuj konfigurację.
• W rysunku, w drzewie operacji FeatureManager, kliknąć prawym przyciskiem myszy dowolny z Widoków pozycji alternatywnej i kliknąć Ukryj lub Pokaż.

Aby edytować widok pozycji alternatywnej, należy:

1. W drzewie operacji FeatureManager^®:
   1. Rozwiń węzeł Arkusz , a następnie rozwiń widok rysunku zawierający widok pozycji alternatywnej do zmiany.
   2. Kliknij prawym przyciskiem myszy opcję Pozycja alternatywna i wybierz polecenie Edytuj operację.
2. W menedżerze właściwości PropertyManager, w obszarze Konfiguracja, wybierz jedną z opcji:

   Opcja	Opis
   Istniejąca konfiguracja	Pozwala na wybranie istniejącej konfiguracji złożenia w celu zastąpienia konfiguracji używanej w wybranym widoku pozycji alternatywnej. Należy wybrać konfigurację z listy.
   Nowa konfiguracja	Pozwala na dodanie nowej konfiguracji w modelu złożenia. Nazwa bieżącej konfiguracji widoku pozycji alternatywnej pojawi się w polu. Wprowadź nazwę nowej konfiguracji, którą chcesz utworzyć.

3. Kliknij .
   Rezultatem jest jedna z poniższych:

   • Istniejąca konfiguracja — pozycja alternatywna wybranej konfiguracji pojawi się w widoku rysunku, a menedżer właściwości PropertyManager zostanie zamknięty. Widok jest ukończony. Żadne dalsze czynności nie są konieczne .
   • Nowa konfiguracja - Jeżeli dokument złożenia nie jest jeszcze otwarty, to zostanie on otwarty automatycznie. Orientacja widoku złożenia zmienia się na tą widoku rysunku. Złożenie pojawi się z otwartym menedżerem właściwości PropertyManager Przenieś komponent i uaktywnioną opcją Swobodne przeciągnięcie. Przejdź do Kroku nr 4.


4. Aby przenieść komponenty złożenia w żądane położenie można użyć dowolnego z narzędzi Przenieś komponent.
   W menedżerze właściwości PropertyManager, w obszarze Opcje, można użyć opcji Wykrywania kolizji i Zatrzymaj przy kolizji, aby zatrzymać ruch.



5. Kliknij , aby zamknąć menedżera właściwości PropertyManager Przenieś komponent i powrócić do rysunku.
   Pozycja alternatywna nowej konfiguracji złożenia pojawi się w widoku rysunku, a menedżer właściwości PropertyManager Pozycja alternatywna zostanie zamknięty.
