Exibição de vetores com resultados de força de reação

Para exibir vetores com os resultados de força de reação de um estudo da Análise de Movimento:

  1. Em um estudo de Análise de movimento, clique em Resultados e plotagens Tool_Results_and_Plots.gif (barra de ferramentas MotionManager).
  2. No PropertyManager, para a categoria Resultado, selecione Forças.
  3. Para subcategoria, selecione Força de reação.
  4. Selecione um componente do resultado, como Magnitude.
  5. Selecione um posicionamento para definir a força de reação.
    Para localizar o posicionamento a ser selecionado, é mais fácil posicionar o mouse sobre o posicionamento na árvore de projeto do MotionManager, para realçá-lo na área de gráficos.
  6. Selecione uma face ou peça usada na definição do posicionamento.
  7. Selecione Exibir vetor na janela de gráficos.
    Você precisa definir corretamente o vetor para ter acesso a esta opção. Se, por exemplo, você não selecionar um posicionamento e uma das peças que o definem, esta opção permanece oculta.
  8. Clique em .

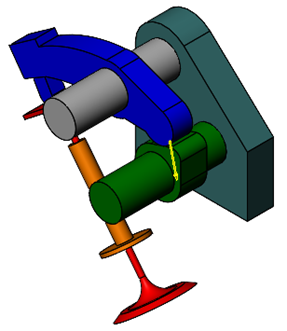

    Se você já tiver calculado o movimento, o vetor é exibido.
  9. Calcule ou reproduza novamente o movimento para ver o vetor durante a simulação do movimento.
