PropertyManager de Aresta-Flange

Para exibir este PropertyManager:

Em uma peça de chapa metálica, clique em Flange de aresta Tool_Edge_Flange_Sheet_Metal.gif (barra de ferramentas Chapa metálica).

Alguns campos que aceitam entrada numérica permitem criar uma equação inserindo = (sinal de igual) e selecionando variáveis globais, funções e propriedades de arquivo de uma lista suspensa. Consulte Entrada direta de equações.

Parâmetros de flange

PM_sheetmtl_Edge_Flange_Edge.gif Aresta Seleciona arestas na área de gráficos.
Para mesclar corpos em uma peça de chapa metálica multicorpos, selecione somente uma aresta.
  Perfil de flange de aresta Edite o esboço do perfil.
  Usar raio predeterminado Selecione ou desmarque.
  Usar tabela de calibres (disponível somente quando uma tabela de calibres de chapa metálica tiver sido selecionada para a peça) Marque ou desmarque.
dim_rad.png Raio de dobra Defina um valor quando Usar raio predeterminado e Usar tabela de calibres estiverem desmarcadas.
PM_Gap_Distance.gif Distância de espaçamento Defina um valor.
gap_distance_02.gif gap_distance_03.gif

Ângulo

PM_angle.gif Ângulo do flange Defina um valor. Se você selecionar Até a aresta e mesclar para Comprimento do flange para mesclar dois corpos em uma peça com múltiplos corpos, o ângulo será bloqueado. Clique no botão lock_locked.png para desbloquear o ângulo e alterá-lo.
select_face_planar.png Selecione a face Selecione a face para definir a relação paralela ou perpendicular para Ângulo do flange.
  Perpendicular à face Define o flange de aresta perpendicular à face em Selecionar face.
  Paralelo à face Define o flange de aresta paralelo à face em Selecionar face.

Comprimento do flange

Condição final de comprimento Selecione um dos seguintes procedimentos:

Cego

Cria o flange de aresta com base no Comprimento e Direção que você especificar.

  • Comprimento PM_distance_nonum.gif
  • Inverter direção PM_reverse_direction.gif. Altera a direção do flange de aresta.

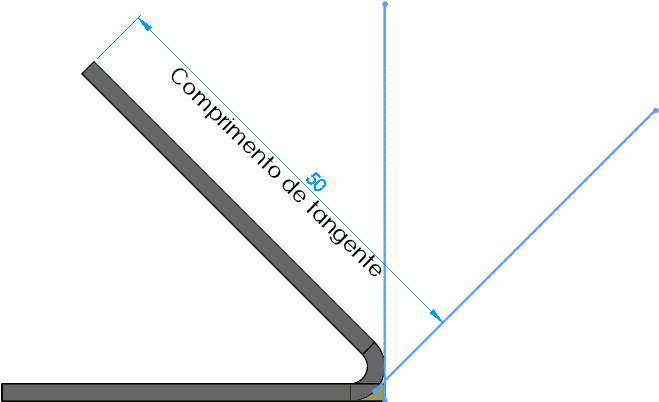

  • Ponto virtual externo PM_shm_Outer_Virtual_Sharp.gif, Ponto virtual interno PM_shm_Inner_Virtual_Sharp.gif, Dobra tangente PM_Tangent_Bend.gif. Especifica a origem da medida. Um ponto de esboço virtual cria um ponto de esboço no ponto de interseção virtual de duas entidades de esboço (Consulte Criar esboços virtuais). A opção de Dobra tangente é válida para dobras maiores que 90º e permite usar o comprimento de tangente de um flange como base para o cálculo do comprimento. Você pode digitar o comprimento da tangente sem usar cálculos adicionais.

Até o vértice

Cria o flange de aresta até o vértice que você seleciona na área de gráficos. Você pode criar o flange de aresta normal para o plano de flange ou paralelo ao flange de base.

Normal ao plano de flange

O vértice selecionado é coincidente com a face da extremidade do flange da aresta.

Paralelo ao flange de base

O vértice selecionado passa pelo plano paralelo à face do flange de base.

edge flange normal to flange plane.gif
Normal ao plano de flange. O vértice vermelho é coincidente com a face da extremidade do flange da aresta. (Uma linha de esboço é exibida para aumentar a clareza.)
Paralelo ao flange de base. O vértice vermelho passa pelo plano paralelo à face do flange de base. (Uma linha de esboço é exibida para aumentar a clareza.)

Até a aresta e mesclar

Em uma peça multicorpos, mescla a aresta selecionada com uma aresta paralela em outro corpo. Selecione uma aresta de "Até a referência" no segundo corpo.

Ponto virtual externo PM_shm_Outer_Virtual_Sharp.gif, Ponto virtual interno PM_shm_Inner_Virtual_Sharp.gif

Especifica a origem da medida.

Selecione uma aresta de "Até a referência"PM_sheetmtl_Edge_Flange_Edge.gif

Posição do flange

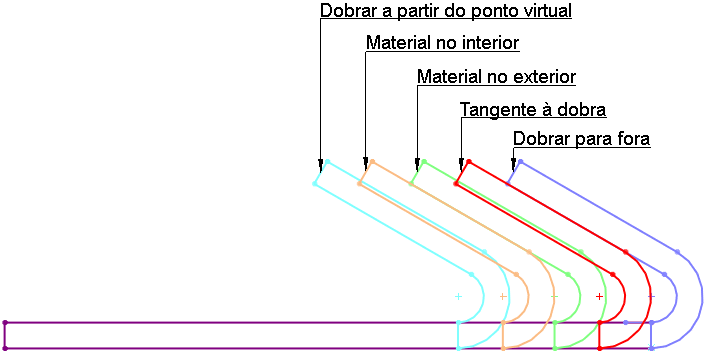

  Posição da dobra Selecione um dos seguintes procedimentos:

Material dentro de Botão bend_pos_mat_ins.png

Material fora de Botão bend_pos_mat_out.png

Dobra fora de Botão bend_pos_out.png

Dobrar a partir do ponto virtual pm_shm_BVS.gif

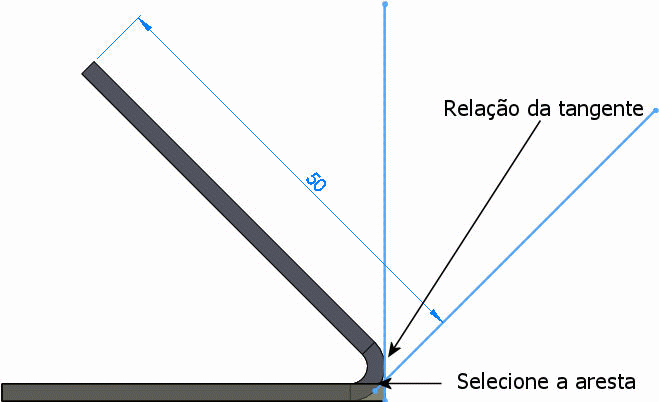

Tangente à dobra PM_Tangent_to_Bend.gif

Válido para todas as opções de comprimento de flange e para dobras superiores a 90º. A posição do flange sempre será tangente à face lateral fixada à aresta selecionada e o comprimento do flange sempre se manterá.


Edge Flange Positions.gif

  Aparar dobras laterais Remove o material extra de dobras adjacentes. O material extra é exibido quando uma das dobras de um Flange contínuo toca uma dobra existente. O corte que apara as dobras adjacentes é automaticamente dimensionado e não pode ser editado.
Esta é a visualização de um recurso Flange de aresta. A região de dobra da visualização azul toca a dobra do flange-base em forma de L.
shm_trim_side_bends_2.gif shm_trim_side_bends_3.gif
Resultado quando a opção Aparar dobras laterais está desmarcada. Resultado quando a opção Aparar dobras laterais está marcada.
  Offset Selecione para aplicar offset ao flange no corpo de chapa metálica.
  Condição final de offset Selecione um item para Condição final de offset .
PM_reverse_direction.gif Inverter direção Altere a direção do offset.
PM_distance_nonum.gif Distância de offset Defina um valor.

Tolerância de dobra personalizada

Marque para definir um Tipo de tolerância da dobra e um valor para a tolerância de dobra.

Tipo de alívio personalizado

Selecione um Tipo de alívio personalizado para adicionar cortes de alívio, depois selecione o tipo de corte de alívio.

Se Tipo de alívio for:
  • Retângulo ou Oblongo e você marcar Usar taxa de alívio, defina um valor para Taxa.
  • Retangular ou Oblongo e você desmarcar Usar taxa de alívio, defina os valores para Largura de alívio PM_Relief_Width.gif e Profundidade de alívio dim_lin_vert_d.png.
  • Ruptura, selecione Rasgo PM_CustomRelief_Tear_Rip.gif ou Estender PM_CustomRelief_Tear_Extend.gif.
