Planificar dobras de chapa metálica

Você pode planificar as dobras em uma peça de chapa metálica das seguintes formas:

  • Para planificar toda a peça, se o recurso Padrão plano1 estiver presente, cancele a supressão de Padrão plano1 ou clique em Planificar Tool_Flatten_Sheet_Metal.gif na barra de ferramentas Chapa metálica.
    As linhas de dobra são exibidas por padrão quando você suprime Padrão plano1. Para ocultar as linhas de dobra, expanda Padrão plano1, clique com o botão direito do mouse em Linhas de dobra e selecione Ocultar.
    Quando toda a peça for planificada dessa maneira, os tratamentos de canto são aplicados para criar uma peça de chapa metálica plana e limpa.
  • Para planificar toda a peça, se o recurso Planificar-Dobras1 estiver presente, suprima Planificar-Dobras1 ou clique em Planificar Tool_Flatten_Sheet_Metal.gif na barra de ferramentas Chapa metálica.
  • Para planificar uma ou mais dobras individualmente, adicione um recurso Desdobrar Tool_Unfold_Sheet_Metal.gif.
    Para um desempenho mais rápido do sistema, somente desdobre as dobras necessárias à tarefa em execução. Por exemplo, quando você adiciona um corte passando por uma dobra, desdobre somente a dobra em questão.

Usar tratamentos de canto

Quando você planifica uma peça de chapa metálica cancelando a supressão do recurso Padrão-Plano, os tratamentos de canto são automaticamente aplicados para a criação de uma peça de chapa metálica plana e limpa. Os tratamentos de canto são aplicados de forma que o padrão plano seja correto para fabricação.

Os tratamentos de canto se aplicam somente ao estado planificado. É por isso que a geometria de padrão plano difere da geometria desdobrada. Se você cancelar a supressão de Padrão plano na árvore de projeto do FeatureManager, a geometria será diferente se você usar a ferramenta Desdobrar para desfazer as dobras de uma peça de chapa metálica.

Modelo original

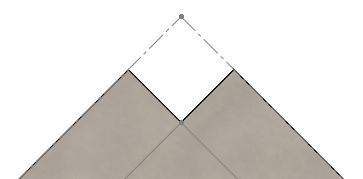

Modelo planificado sem um tratamento de canto Modelo planificado com um tratamento de canto

Para desativar tratamentos de canto:

  1. Na árvore de projeto do FeatureManager, clique com o botão direito em Padrão-Plano1 e selecione Editar recurso.
  2. No PropertyManager, desmarque Tratamento de canto.
