Você pode adicionar relações de continuidade para tangência e curvatura igual a determinadas entidades de esboço assim que terminar de esboçá-las na geometria existente.
Você adicionar as relações de continuidade ao selecionar um ponto final compartilhado entre duas entidades usando a barra de ferramentas instantânea Restrição. A barra de ferramentas é exibida quando as seguintes entidades de esboço encerram em:
- Uma linha e um arco
- Um spline de estilo e um spline
- Arestas do modelo
- Entidades de elipse cônicas, parabólicas e parciais
Para aplicar relações de continuidade:
- Abra um novo esboço. Use a ferramenta Arco de 3 pontos
para esboçar um arco.
- Clique em Spline

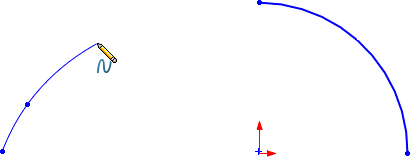

(Barra de ferramentas Esboço) ou em . Esboce um spline a certa distância do arco.
- Estique o spline até o ponto final do arco e clique duas vezes para concluir o spline.

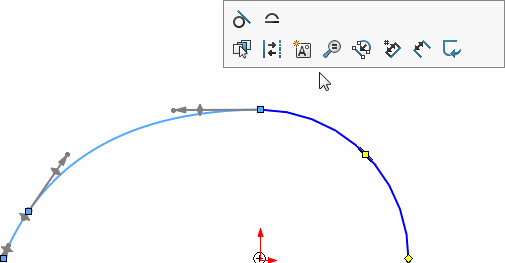

A barra de ferramentas instantânea Restrição é exibida.

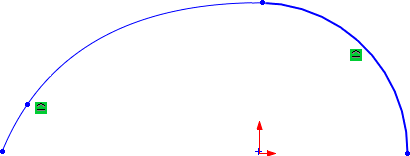

- Clique em Tangente
ou Fazer curvas iguais ao comprimento
da barra de ferramentas instantânea.
