Visualizar um componente de posicionamento na Janela de visualização do componente

A Janela de visualização do componente facilita a seleção de itens para o posicionamento. Ao visualizar um componente na Janela de visualização do componente, você pode aplicar zoom e girar a visualização independentemente do resto da montagem.

Neste exemplo, um posicionamento concêntrico é necessário entre um rebite e o furo do pivô em uma lâmina de tesoura. Usar a Janela de visualização do componente facilita a seleção da pequena face cilíndrica do furo.

Para visualizar um componente de posicionamento:

  1. Abra a montagem que contém os componentes a serem posicionados.
  2. Selecione o componente que você quer visualizar na Janela de visualização do componente.
  3. Clique em um dos seguintes:
    • Janela de visualização do componente (barra de ferramentas de contexto).
    • Janela de visualização do componente (barra de ferramentas Montagem).
    • Ferramentas > Component > Preview Window.
    A Janela de visualização do componente é aberta e mostra o componente selecionado.

  4. Na Janela de visualização do componente:
    1. Aplique zoom e gire a vista.

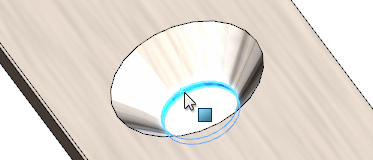

    2. Selecione o item a ser posicionado.
  5. Na janela principal, Ctrl + selecione o segundo item a ser posicionado.
  6. Selecione o tipo de posicionamento que será adicionado.
    Neste exemplo, um posicionamento Concêntrico é adicionado entre a parede do furo e o rebite.
    O posicionamento está concluído.
  7. Clique em Sair da visualização.
