Можно создавать элементы, не добавляя размеры в эскизы. Однако размеры на эскизах указывать желательно.
Размеры указываются в соответствии с замыслом проекта модели; например, можно указать определенное расстояние от отверстий до кромки или же расстояние между отверстиями.
Чтобы разместить отверстие на заданном расстоянии от кромок блока, укажите диаметр окружности и расстояние между ее центром и каждой кромкой блока. Расстояния для окружностей по умолчанию указываются относительно их центров.
Чтобы разместить отверстие на заданном расстоянии от другого отверстия, укажите расстояние между центрами окружностей. Можно также указать расстояние до минимальной или максимальной точки окружности.

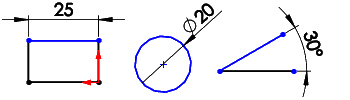

Большинство размеров (линейных, круговых или угловых) вставляется с использованием единого инструмента - Автоматическое нанесение размеров
на панели инструментов Размеры/взаимосвязи.
Дополнительные инструменты нанесения размеров (Базовая линия, Ордината, Фаска) находятся на панели инструментов Размеры/взаимосвязи.
Можно нанести размеры на все объекты эскиза одной операцией с помощью инструмента Поностью определить эскиз.
Чтобы изменить размеры, дважды нажмите на размер и введите новое значение в диалоговом окне Изменить, или перетащите объект эскиза.
