Добавление обозначений отверстия в чертеж

Условные обозначения отверстий можно добавить в стандартные чертежные виды и в разрезы.

Чтобы добавить условное обозначение отверстия, выполните следующие действия.

  1. Нажмите Условное обозначение отверстия (панель инструментов "Примечание") или выберите Вставить > Примечания > Условное обозначение отверстия .
    Указатель принимает вид .
  2. Нажмите на кромку отверстия, затем нажмите в графической области для размещения обозначения отверстия.

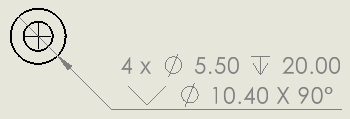

    Обозначение отверстия вставляется и появляется экран PropertyManager Размер. Условное обозначение содержит обозначение диметра и размер диаметра отверстия. Если известна глубина отверстия, условное обозначение также содержит обозначение глубины и размер глубины. Если отверстие создано в окне Отверстие под крепеж, условное обозначение содержит дополнительную информацию (размеры зенковки или количество отверстий).

  3. Отредактируйте условное обозначение в окне PropertyManager Размер.

    Можно указать точность, выбрать тип стрелки или добавить текст. Однако необходимо сохранить размеры и символы, относящиеся к размеру и типу отверстия.

    Если отверстие создано с помощью отверстия под крепеж, можно также нажать кнопку Переменные условного обозначения в окне PropertyManager Размер, чтобы открыть список переменных условного обозначения для вставки в обозначение отверстия.

    Если прикрепить условное обозначение отверстия к резьбовому отверстию в соответствии со стандартом ANSI в дюймах и единицами текущего чертежа будут миллиметры, диаметр сверления и глубина отверстия будет отображаться в миллиметрах, но описание резьбы останется в соответствии со стандартом ANSI в дюймах. Возможно, потребуется заменить описание резьбы с помощью других переменных в диалоговом окне Переменные для условного обозначения отверстия.
  4. Повторите шаги 2-4 для вставки дополнительных условных обозначений отверстия, затем нажмите .
    Можно отобразить размер в различных форматах путем нажатия правой кнопкой мыши на размер и выбора параметра Параметры отображения и последующего выбора: Отобразить как диаметр, Отобразить как радиус, Отобразить как линейный, Отобразить скобки или Отобразить для осмотра.

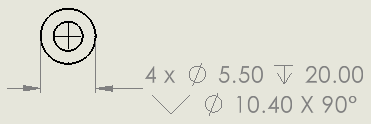

    Параметры отображения > Отобразить как линейный

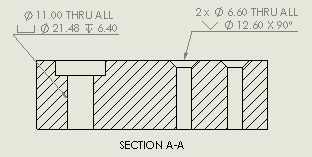

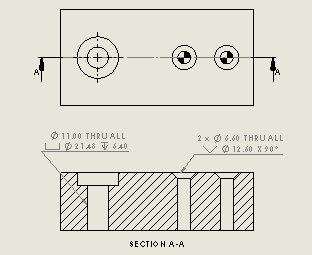

Добавление условных обозначений отверстий в разрезы

Теперь для отверстий поперечного сечения и прорезей можно применять условные обозначения отверстий.

Условные обозначения можно применять в разрезах, видах с вырывом детали и местных видах. Можно применять условные обозначения для следующих элементов:
  • Отверстия и прорези под крепеж
  • Дополнительные отверстия
  • Отверстия, созданные с помощью Вырез-Повернуть
  • Отверстия и прорези, созданные с помощью Вырез-Повернуть


Чтобы добавить условные обозначения отверстий в разрезы, выполните следующие действия.

  1. Нажмите Условное обозначение отверстия (панель инструментов "Примечание") или выберите Вставка > Примечания > Условное обозначение отверстия .
    Указатель примет следующий вид – .
  2. Выберите любой сегмент линии отверстия с поперечным сечением.

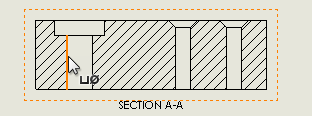

    • Нажмите для выбора боковой кромки:

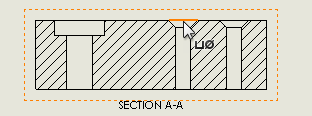

    • Shift + нажатие кнопки мыши для выбора верхнего или нижнего края:

  3. Нажмите в том месте, где необходимо разместить условное обозначение.
