Линейный массив заметок

Заметки можно отображать в чертеже в виде линейных массивов.

1. Выберите заметку.
2. Линейный массив заметокЛинейный массив заметок (панель инструментов "Примечания") или выберите Вставка > Примечания > Линейный массив заметок.
3. В PropertyManager в разделе Направление 1:
   • Установите Расстояние между заметками. Также можно установить интервал в графической области .
   • Установите Количество экземпляров для максимально допустимого значения количества заметок, которое необходимо создать. Также можно установить количество экземпляров в графической области .
   • Установите Угол в угловом направлении от горизонтали (ось X). Например, чтобы создать массив по линии 45º, начинающейся от заметки, установите значение параметра Угол равным 45.
   • Нажмите Реверс направления , чтобы создать массив на выносной линии. Например, если значение параметра Угол равно 45, при выборе параметра Реверс направления будет создан массив по линии 225º, начинающейся от заметки. При нажатии Реверс направления значение Угол обновляется. Также можно изменить направление на противоположное в графической области путем выбора маркера .
     Можно изменить расстояние и установить центр массива в графической области путем перетаскивания точки выбора .
4. Повторите Шаг 4 для элемента Направление 2.
   Направление 2 активируется, когда значение параметра Количество экземпляров превышает значение в Направлении 1.
5. Щелкните .

   ---

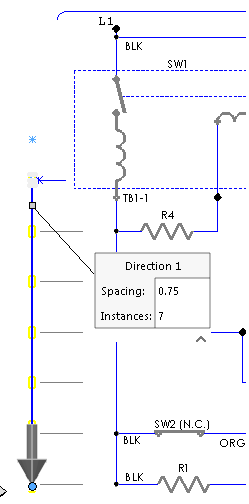

   Исходная заметка	Создание линейного массива заметок

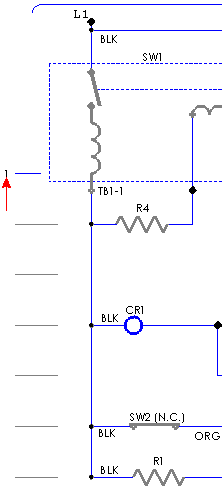

   Линейный массив заметок	Отредактированный линейный массив заметок

   ---

6. После создания массива можно редактировать отдельные заметки.
