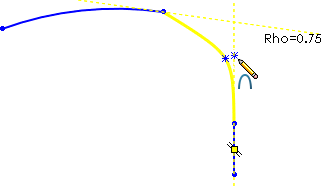

Рисование эскизов конических элементов Чтобы нарисовать эскиз конического элемента: Нажмите кнопку Конический (панель инструментов "Эскиз") или выберите Инструменты > Объекты эскиза > Конический . Указатель примет следующий вид – . Если нажать Автоматическое касание в окне PropertyManager Коническая, можно пропустить шаг 4. Если параметр включен, инструмент Коническая применяет касательность к каждой конечной точке и выбирает вершину кривой. В графической области щелкните первую конечную точку кривой второго порядка, как показано на рисунке. Выберите вторую конечную точку, как показано на рисунке. Перетащите указатель и нажмите, чтобы задать верхнюю вершину кривой второго порядка. Перетащите указатель и нажмите, чтобы установить значение Ро.При перетаскивании указателя изменяется значение Ро кривой второго порядка. Для оси и верхней вершины кривой отображаются справочные точки. На уровень вышеКонические сечения PropertyManager Коническая
