Сопряжения ширины

Сопряжение ширины ограничивает выступ между двумя плоскими гранями.

Ширина может включать следующие ссылки:

• Две параллельные плоские грани
• Две непараллельные плоские грани (с уклоном или без уклона)

Отступ может включать следующие ссылки:

• Две параллельные плоские грани
• Две непараллельные плоские грани (с уклоном или без уклона)
• Одна цилиндрическая грань или ось

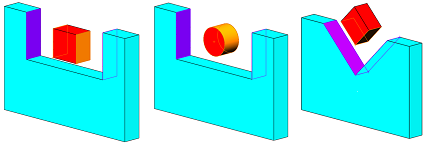

Примеры:

Чтобы добавить сопряжение ширины:

1. Нажмите Сопряжение (на панели инструментов "Сборка") или Вставка > Сопряжение.
2. На вкладке Дополнительно выберите параметр Ширина .
3. В разделе Выбор сопряжений выполните следующие действия.
   1. Выберите две плоские грани для параметра Выбранные элементы ширины.
   2. Выберите две плоские грани или одну цилиндрическую грань или ось для параметра Выбранные элементы выступа.
4. В разделе Тип сопряжения выберите ограничение.

   Опция	Описание
   По центру	Располагает лапку внутри канавки.
   Свободно	Допускает свободное перемещение компонентов по отношению друг к другу в пределах выбранных граней и плоскостей.
   Размеры	Устанавливает размеры для расстояния или угла от одного набора объектов до ближайшего противоположного набора объектов граней или плоскостей.
   Процент	Устанавливает расстояние или угол в соответствии с процентным значением размера от одного набора объектов до центра другого набора объектов.

5. Нажмите .
   Компоненты выравниваются таким образом, чтобы сопряжение выступа располагалось между гранями канавки. Выступ можно преобразовывать вдоль центральной плоскости канавки и поворачивать вокруг оси, перпендикулярной центральной плоскости. Сопряжение ширины не позволяет выполнять преобразование выступа или его поворот из стороны в сторону.
