Разъединение узла сборки или сварной детали в спецификациях

В спецификациях можно разъединять компоненты узлов подсборки или сварных деталей.

Флажок Подробный список вырезов снят, флажок Разъединить строки на уровне детали снят	Флажок Подробный список вырезов установлен, флажок Разъединить строки на уровне детали снят	Флажок Детальный список вырезов установлен, флажок Разъединить строки на уровне детали установлен

Чтобы разъединить один или несколько выбранных узлов подсборки или сварных деталей в спецификации, выполните следующие действия.

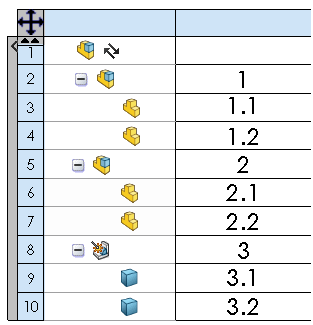

1. Нажмите в левой части таблицы спецификации, чтобы отобразить столбец спецификации "Структура сборки", если он скрыт.
2. Нажмите правой кнопкой мыши одну или несколько выбранных ячеек в столбце "Структура сборки", в которых содержатся узлы подсборки или сварные детали .
3. Выберите параметр Разбить.



   Измененные элементы будут отмечены значком .
   • В окне PropertyManager Спецификация можно выбрать Разъединить строки на уровне детали, чтобы автоматически разъединить все строки на уровне сварной детали.
   • Чтобы отменить разделение одного или нескольких компонентов, нажмите правой кнопкой мыши на структуру сборки спецификации, указывающую на разделенные элементы, и выберите параметр Восстановить реорганизованные компоненты.
