Отображение зависящих от конфигурации количеств в спецификациях

Количества в спецификациях зависят от конфигурации. Можно выбрать конфигурацию для отображения ее количеств. Для спецификаций верхнего уровня можно отобразить количества для каждой конфигурации.

Чтобы выбрать конфигурации для отображения количеств в спецификации:

  1. Выберите Инструменты > Параметры > Свойства документа > Таблицы > Спецификация .
  2. Для каждого типа спецификации (Только верхний уровень, Только детали и С отступом) укажите следующие свойства:
    Опция Описание
    Показать пользовательский текст в заголовке спецификации. Заменяет шаблонный текст в заголовке на текст, который вводится в поле Пользовательский текст. Чтобы оставить заголовок пустым, установите этот флажок и не заполняйте поле Пользовательский текст.
    Показать конфигурацию в заголовке спецификации Добавляет в заголовок имя конфигурации.
  3. Нажмите OK.
  4. В окне PropertyManager Спецификация в разделе Конфигурации выберите конфигурации, для которых необходимо отобразить количества в спецификации.
    Можно выбрать только одну конфигурацию для спецификации деталей или смещенных сборок. Выберите одну или несколько конфигураций спецификаций верхнего уровня.
  5. Выберите другие параметры и щелкните .

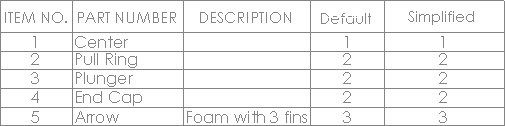

Для сборок верхнего уровня столбец количества отображается для каждой выбранной конфигурации. Имена конфигураций, например По умолчанию и Упрощено, отображаются в столбце количества.
