Отображение выносных линий

Чтобы определить, является ли разрешение печати достаточно высоким для получения желаемого результата, можно отобразить на модели выносные линии.

1. Выберите Файл > Print3D.
2. На вкладке Настройки в PropertyManager выберите грань модели, чтобы выровнять ее с талером печати.
3. На вкладке Предварительный просмотр в разделе Создать анализ нажмите Показать выносные линии.

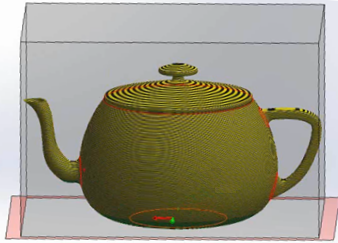

   Выносные линии появятся на модели как текстура.



   Высота слоя по умолчанию составляет 0,3 мм, что соответствует низкому разрешению принтера с относительно быстрой скоростью печати.

4. При необходимости измените высоту слоя в поле Установить выносной размер .
5. Чтобы отобразить выносные линии как карту рельефа:
   1. Снимите флажок в разделе Показывать грани, требующие опоры.
   2. Выберите Показать как карту рельефа.

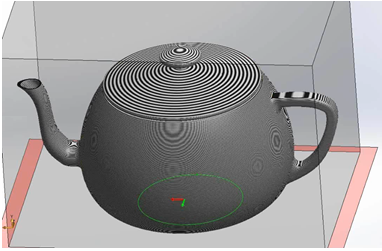

      Карта рельефа может показать место, где деталь не будет выведена во время ее печати на принтере.



6. Нажмите .
