Создание позиций VDA

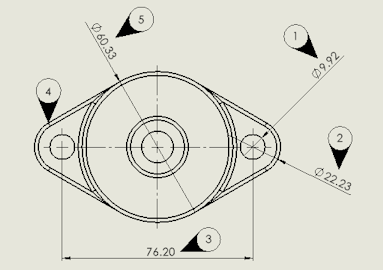

На чертежах можно отметить точки осмотра в соответствии с требованиями VDA. Позиции VDA часто используются в немецкой автомобильной промышленности.

Для создания позиций VDA используются круговые позиции с выносками VDA.

Прежде чем начать, укажите параметры для выноски VDA:

  1. Откройте чертеж.
  2. Нажмите Параметры (панель инструментов "Стандартная"), перейдите на вкладку Свойства документа и выберите параметр Примечания.
  3. На странице Позиции в разделе Отображение выноски для параметра Одна позиция/группа позиций выберите VDA.
  4. На странице Заметки в разделе Отображение выноски для параметра Одна позиция/группа позиций выберите VDA.
  5. Нажмите OK.

Добавление позиций VDA:

  1. Нажмите кнопку Позиция (панель инструментов "Примечания") или выберите Вставка > Примечания > Позиция.
  2. В разделе Настройки для параметра Текст позиции выберите Текст.
  3. Нажмите в месте, где необходимо разместить позицию.
    Появится круговая позиция.

  4. В окне PropertyManager нажмите OK .
  5. Нажмите на позицию, а затем в окне PropertyManager нажмите Дополнительные свойства.
  6. В окне PropertyManager "Заметка" в разделе Выноска нажмите Выноска VDA .
    Позиция меняется на позицию VDA.

Перемещение, вращение и редактирование позиций VDA

Можно перемещать и вращать позиции VDA, а также редактировать текст.

Выберите позицию и выполните следующие действия:

Для перемещения перетащите точку крепления.

При необходимости можно прикрепить выноску к элементу, например к кромке или вершине. Перетащите на элемент и отпустите, когда элемент будет выделен.
Для вращения перетащите любую часть позиции, кроме точки крепления.
Для изменения текста выберите позицию и отредактируйте Текст позиции в окне PropertyManager.
