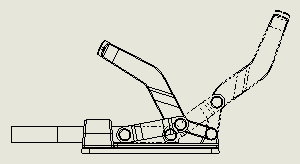

Редактирование видов с альтернативным положением - сборки

В чертежах сборки можно заменить конфигурацию альтернативного положения существующей конфигурацией из модели сборки или определить новую конфигурацию.

Кроме того, можно отредактировать виды с альтернативным положением, выполнив одно из следующих действий.

• Откройте конфигурацию для редактирования в модели сборки.
• В чертеже в дереве конструирования FeatureManager нажмите правой кнопкой мыши на любой вид с альтернативным положением и выберите Скрыть или Отобразить.

Для редактирования наложенного вида:

1. В дереве конструирования FeatureManager^®:
   1. Разверните Лист, затем разверните Чертежный вид, содержащий вид с альтернативным положением.
   2. Нажмите правой кнопкой мыши на элемент Альтернативное положение и выберите Редактировать элемент.
2. В PropertyManager в разделе Параметры выберите один из следующих параметров:

   Опция	Описание
   Существующая конфигурация	Позволяет выбрать существующую конфигурацию сборки для замены конфигурации, используемой в виде с альтернативным положением. Выберите конфигурацию в списке.
   Новая конфигурация	Позволяет добавить новую конфигурацию в модель сборки. Имя текущей конфигурации вида с альтернативным положением отображается в этом поле. Введите имя новой создаваемой конфигурации.

3. Нажмите .
   Результаты будут следующими:

   • Существующая конфигурация — положение выбранной конфигурации появится в чертежном виде, и окно PropertyManager будет закрыто. Вид завершен. Выполнение других действий не требуется.
   • Новая конфигурация — если документ сборки еще не открыт, он откроется автоматически. Ориентация вида сборки меняется на ориентацию чертежного вида. Сборка отобразится с открытым окном PropertyManager Переместить компонент и включенной функцией Свободное перемещение. Перейдите к шагу 4.


4. Используйте любой из инструментов Переместить компонент для перемещения компонентов сборки в нужное место.
   В окне PropertyManager в разделе Параметры можно использовать функции Определение конфликтов и Остановить при конфликте для остановки движения.



5. Нажмите , чтобы закрыть окно PropertyManager Переместить компонент и вернуться в чертеж.
   Вид с альтернативным положением новой конфигурации сборки отобразится в чертежном виде, и окно PropertyManager Альтернативное положение будет закрыто.
