Можно создать эскиз гладкого сплайна в виде кривой моста между двумя существующими объектами.
Выполните следующие операции, чтобы создать эскиз гладкого сплайна.
- Откройте эскиз с двумя объектами, которые необходимо соединить.
- Нажмите Сплайн стиля
(панель инструментов "Эскиз") или выберите .
- В графической области выберите первую конечную точку.
Первым нажатием создается первая управляющая вершина гладкого сплайна.
- Наведите курсор на линию формирования и нажмите, чтобы добавить точку второй контрольной вершины.
Если привязать вторую контрольную вершину к линии формирования, программа создает отношения типа «касательность» в конечной точке.
- Продолжайте перемещать курсор вправо и наведите его на следующую линию формирования. Нажмите кнопку мыши, когда появится значок одинаковой кривизны.
Если привязать третью контрольную вершину к линии формирования, в программа создает одинаковые взаимосвязи кривизны в конечной точке.
- Продолжайте добавлять контрольные вершины.

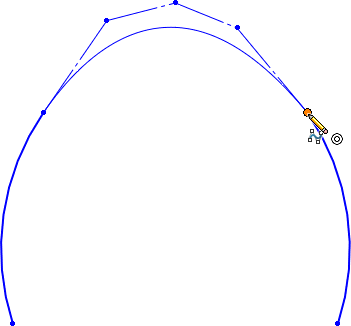

- При достижении конечной точки второго объекта эскиза удерживайте клавишу ALT и дважды нажмите на указатель в конечной точке.
При нажатии клавиши ALT к последней управляющей вершине автоматически применяются взаимосвязи касательности.

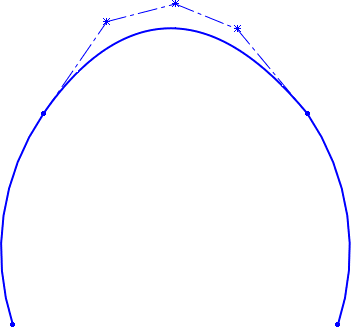

Связующая кривая между двумя объектами эскиза завершена.
