Использование инструмента размера расположения DimXpert

Чтобы использовать инструмент "Размер расположения DimXpert":

  1. Нажмите Размер расположения (панель инструментов MBD Dimension) или Инструменты > MBD Dimension > Размер расположения.
  2. Выберите грань исходного элемента.
    Выбор кромки возможен только при создании размера между двумя плоскостями.

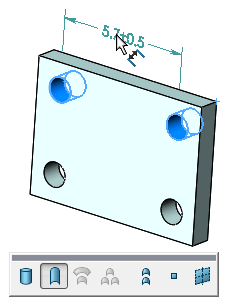

    Панель выбора элементов и выбранное отверстие отобразятся в графической области. На панели выбора элементов можно выбрать другой тип элемента.

  3. Нажмите на грани элемента с допусками.
    В открытой панели выбора элементов отобразится тип элемента по умолчанию, выбранный для элемента с допусками. На панели выбора элементов можно выбрать другой тип элемента. Можно нанести размер расположения.

  4. Нажмите для размещения размера.
    Откроется окно PropertyManager DimXpert. Выбранные элементы отверстий перечислены как Исходный элемент и Элемент с допусками в разделе Справочные элементы.
    • Выберите Переставить элементы , чтобы изменить направление элементов.
    • Фактически, размеры можно прикреплять к любой кромке элемента. Выберите размер и с помощью маркера перетаскивания измените его местоположение.
  5. Задайте оставшиеся параметры в окне PropertyManager и нажмите .
    В обновленном окне DimXpertManager отобразится элемент и тип размера.
