При моделировании структурного элемента в виде балки программа автоматически создает локальную систему координат для балки. В программе отображается список сил и напряжений балки на основе локальной системы координат балки.
Для просмотра системы координат балки выполните следующие действия.
- В дереве исследования Simulation нажмите правой кнопкой мыши на определение балки и выберите Редактировать определение. Выберите Отобразить направление балки.
Красная стрелка показывает положительное осевое направление, зеленая стрелка показывает положительное направление 1, а синяя стрелка показывает положительное направление 2 для выбранной балки. Программа создает эпюру локальной системы координат балки в центре балки.
Осевое направление идет от Конца 1
балки к Концу 2
. Программа назначает направление 1 (Напр1) и направление 2 (Напр2) в зависимости от геометрии сечения. Элемент "Напр1" параллелен самой длинной прямой кромке поперечного сечения балки. Если самая длинная кромка изогнута, то элемент "Напр1" является касательным к изогнутой кромке. Элемент "Напр2" перпендикулярен элементу "Напр1" против часовой стрелки.
См. ниже примеры назначений направления балки для различных поперечных сечений.

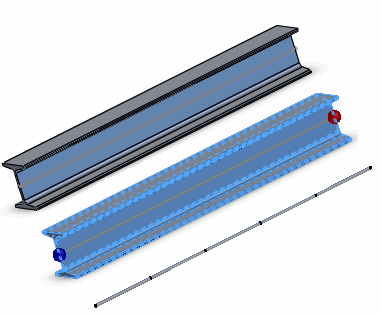

Программа создает несколько элементов балки для каждого определения балки.
После запуска моделирования с балками программа перечисляет силы балки (осевые, поперечные силы в направлении 1, поперечные силы в направлении 2, момент в направлении 1, момент в направлении 2 и крутящий момент), а также напряжения балки в соответствии с локальной системой координат балки.
См. также разделы Справка по Simulation:Список сил балки и Окно PropertyManager "Диаграммы балки".

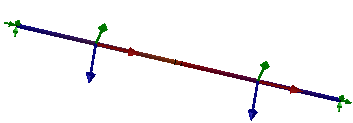

Для изогнутых профилей программное обеспечение создает множество коротких прямых балок для аппроксимации формы. Каждая балка имеет свои собственные локальные направления. Например: осевое направление каждой балки с сечением по траектории, показанное ниже, определяется прямой линией, соединяющей два его соединения. В графической области одна система координат показана в середине балки.
