Редактировать развертку маршрута PropertyManager — Производственная

Чтобы открыть PropertyManager Редактировать развертку маршрута:

Щелкните правой кнопкой мыши технологический плоский маршрут в дереве конструирования FeatureManager и выберите Развертка маршрута.

Выбор сегментов маршрута

Выберите элементы (линии, сплайны или дуги) плоского маршрута, который необходимо отредактировать.

Инструменты редактирования

На контекстной панели инструментов отображаются параметры для выполнения операций с развернутым маршрутом.

Центр развертки маршрута		Изменяет положение параметра Центр развертки маршрута между двумя точками в сегменте маршрутного эскиза.
Выпрямить		Выпрямление выбранного сплайна или сегмента дуги до указанного уровня. Программа выделяет сегмент маршрута в графической области, который необходимо выпрямить.
Реверс направления		Изменение направления, в котором применена развертка.
Применить к сегменту маршрута полностью		Выпрямляет все ветви сегмента маршрута.
Добавить сгиб		Указание положения (в процентах), радиуса и угла сгиба для выбранного сегмента. Можно добавить сгиб с помощью системы координат или окна PropertyManager.
Скорректировать угол		Указание угла выбранной линии или сегмента дуги. Можно увеличить значение угла с помощью системы координат или окна PropertyManager.
Переставить по горизонтали \ по вертикали		Меняет любой сегмент маршрута горизонтально или вертикально по отношению к центральной плате раскладки монтажа.
Скорректировать разветвление		Позволяет располагать сегменты разветвления и манипулировать ими.
Отрегулировать угол вращения по оси X		Позволяет отрегулировать угол линии или дуги относительно оси X.
Горизонтально		Располагает выбранный сегмент горизонтально (для угла).
Вертикально		Располагает выбранный сегмент вертикально (для угла).
Редактировать процент расположения		Указывает положение редактирования выбранной линии или сегмента дуги. Можно перетащить положение редактирования по сегменту в графической области.
Радиус		Указание радиуса выбранного сегмента.
Угол сгиба		Указывает угол сгиба, который выбранный сегмент образует с горизонтальной линией.
Угол		Указывает угол, который выбранный сегмент образует с горизонтальной линией.
Применить		Применение изменений к выбранному сегменту.

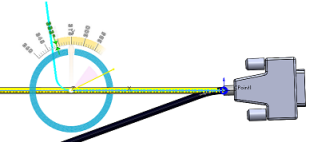

Красная линия указывает на то, что изменения отображаются в графической области при использовании инструментов редактирования.

Расположение габарита монтажного шаблона

Координата X		Указывает координату x центра границы монтажного шаблона.
Координата Y		Указывает координату y центра границы монтажного шаблона.
