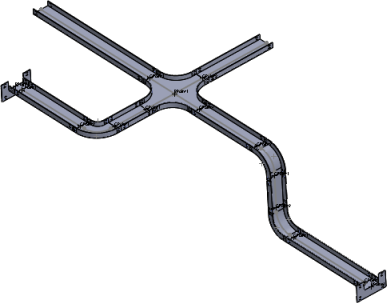

Создание лотка для кабелей или канала

Чтобы создать лоток для кабелей или канал, выполните следующие действия.

  1. Выполните одно из действий ниже.
    • Вставьте следующие компоненты в главную сборку, выбрав Вставить компонент (панель инструментов "Сборка") или перетащив их из Библиотеки проектирования, Проводника файлов открытого окна детали, 3DEXPERIENCE Platform или Проводника Windows.
    • Начните маршрут с помощью создания точки соединения на плоскости. Нажмите команду Начать в точке на панели инструментов "Маршрут" (определенные пользователем маршруты).
    Компонент в начале маршрута будет частью основной сборки, но не будет частью узла маршрутной сборки.
  2. Вставьте соединительные части лотка, чтобы создать сборку лотка для кабелей.
  3. Укажите параметры в поле PropertyManager Параметров маршрута и нажмите на .
    Новый узел маршрутной сборки отображается в дереве конструирования FeatureManager как [CableTray <n>-<имя_сборки>].
    Если изменить порядок выполнения действий на шаге 2 выше, то имя нового узла маршрутной сборки будет выглядеть следующим образом: [Harness <n>-<имя_сборки>].

    Также с помощью этой процедуры можно создать электрические каналы.
