Линейные массивы и окно PropertyManager "Линейный массив"

Линейные массивы можно использовать для создания нескольких экземпляров одного или нескольких элементов, которые можно разместить на одинаковом расстоянии вдоль одной или двух траекторий.

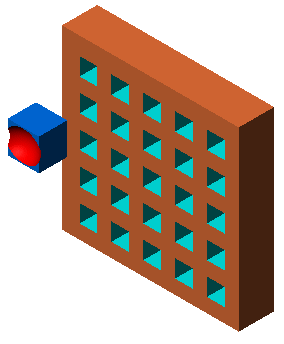

Исходный элемент Линейный массив - два направления

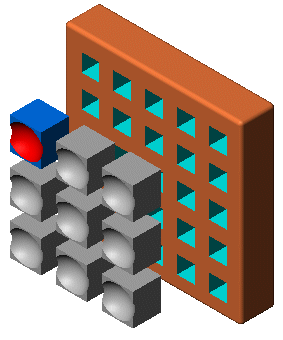

Линейный массив - одно направление Линейный массив - два направления

Только исходный элемент массива в разделе Направление 2

При выборе параметра Распространить свойства видимости в окне PropertyManager экземпляры массива наследуют свойства видимости исходного элемента.

Чтобы создать линейный массив:

  1. Создайте элемент или несколько элементов, которые необходимо реплицировать.
  2. Нажмите Линейный массив (панель инструментов "Элементы") или выберите Вставка > Массив/Зеркало > Линейный массив.
  3. Задайте параметры PropertyManager.
  4. Щелкните .

PropertyManager Линейный массив

Окно PropertyManager Линейный массив отображается при размещении одного или нескольких элементов вдоль одной или двух траекторий.

Чтобы открыть этот PropertyManager:

Нажмите кнопку Круговой массив (панель инструментов "Элементы") или Вставка > Массив/Зеркало > Круговой массив.

Некоторые поля, которые допускают ввод цифровых значений, позволяют создавать уравнение посредством ввода знака равно (=) и выбора глобальных переменных, функций и свойств файла в раскрывающемся списке. См. Прямой ввод уравнений в PropertyManagers.

Направление 1

Направление массива Установка направления для массива Направление 1. Выберите линейную кромку, линию, ось, размер, плоские грани и поверхности, конические грани и поверхности, круговые кромки и базовые плоскости. Нажмите Реверс направления , чтобы изменить направление массива.
Интервал и экземпляры Независимо задается количество экземпляров и расстояние между ними.

Расстояние

Установка интервала между экземплярами массива для Направления 1.

Количество экземпляров

Задается количество экземпляров массива для Направления 1. В это количество входят исходные элементы или выбранные объекты.

До ссылки Задается количество экземпляров и расстояние между ними на основе выбранной справочной геометрии.

Справочная геометрия

Задается справочная геометрия, которая управляет массивом.

Расстояние смещения

Задается дистанция последнего экземпляра массива до справочной геометрии.

Реверс направления смещения

Обращается направление смещения массива от справочной геометрии.

Центроида

Вычисляется расстояние смещения от справочной геометрии до центроиды элемента массива.

Выбранная ссылка

Вычисляется расстояние смещения от справочной геометрии до справочного элемента геометрии выбранного исходного элемента.

Исходная ссылка

Задается геометрия исходного элемента, расстояние смещения от которого требуется вычислить.

Направление 2

Создание массива во втором направлении.

Направление массива Служит для установки направления для Направления 2 массива. Выберите линейную кромку, линию, ось, размер, плоские грани и поверхности, конические грани и поверхности, круговые кромки и базовые плоскости.
Интервал и экземпляры Независимо задается количество экземпляров и расстояние между ними.

Расстояние

Установка интервала между экземплярами массива для Направления 1.

Количество экземпляров

Задается количество экземпляров массива для Направления 1. В это количество входят исходные элементы или выбранные объекты.

Смещение от ссылки Задается количество экземпляров и расстояние между ними на основе выбранной справочной геометрии.

Справочная геометрия

Задается справочная геометрия, которая управляет массивом.

Расстояние смещения

Задается дистанция последнего экземпляра массива до справочной геометрии.

Реверс направления смещения

Обращается направление смещения массива от справочной геометрии.

Центроида

Вычисляется расстояние смещения от справочной геометрии до центроиды элемента массива.

Выбранная ссылка

Вычисляется расстояние смещения от справочной геометрии до геометрии выбранного исходного элемента.

Исходная ссылка

Задается геометрия исходного элемента, расстояние смещения от которого вычисляется.

Только исходный элемент Создание линейного массива в Направлении 2 только из исходных элементов, без копирования экземпляров массива Направление 1.
Параметр Только исходный элемент включен. Реплицируется только исходный элемент в Направлении 2. Параметр Только исходный элемент отключен. Реплицируется весь линейный массив в Направлении 2.

Выбор элементов для массива

Выбор элементов для массива Создание массива с помощью элемента, выбранного в качестве исходного.

Копировать грани

Копировать грани Создание массива с помощью граней, образующих элемент. Выберите в графической области все грани элемента. Это полезно для моделей, которые импортируют только грани, составляющие элемент, а не сам элемент.
При использовании параметра Копировать грани массив должен оставаться в пределах той же грани или границы. Он не должен пересекать границы. Например, вырез через всю грань или разные уровни (приподнятая кромка) создает границу и отдельные грани, что препятствует распространению массива.

Копировать тела

Копировать твердое тело/поверхность Создание массива с помощью тел, выбранных в многотельной детали.
Многотельная деталь с телом для копирования Линейный массив применен

Пропустить экземпляры

Пропустить экземпляры Пропуск экземпляров массива, выбранных в графической области при создании массива. Указатель принимает форму при наведении курсора на экземпляр каждого массива. Нажмите для выбора экземпляра массива. Появятся координаты экземпляра массива. Чтобы восстановить экземпляр массива, нажмите на него еще раз.

Область действия элемента

Примените элементы к одной или нескольким многотельным деталям: для этого выберите Геометрический массив в разделе Параметры и используйте параметр Область действия для выбора тел, которые должны включать элемент.
Создайте модель, в которую необходимо добавить элементы для многотельных деталей, до добавления этих элементов.
  Все тела Элемент применяется ко всем телам при каждом повторном создании элемента. При добавлении в модель новых тел, которые пересекаются элементом, эти новые тела повторно создаются вместе с элементом.
Элементы Вытянуть и Купол применяются ко всем телам
  Выбранные тела Применяет элемент к выбранным телам. При добавлении в модель новых тел, которые пересекаются элементом, необходимо использовать параметр "Редактировать элемент", чтобы изменить элемент массива, выбрать эти тела и добавить их в список выбранных тел. Если новые тела не будут добавлены в список выбранных тел, они останутся неизменными.
Элементы Вытянуть и Купол применяются к выбранному телу
  Авто-выбор (Доступно при выборе Выбранные тела) При создании модели с многотельными деталями элемент автоматически обрабатывает все связанные пересекающиеся детали. Параметр Авто-выбор работает быстрее, чем параметр Все тела, так как он обрабатывает только тела в начальном списке, а не перестраивает всю модель. Если выбрать параметр Выбранные тела и отключить параметр Авто-выбор, в этом случае в графической области необходимо выбрать тела, которые требуется включить.
Повлияет на тела (Доступно, если не выбран Авто-выбор) В графической области выберите тела, которых коснутся изменения.

Параметры

Изменить эскиз Позволяет массиву изменяться при его повторении.
Геометрический массив Создание массива с помощью только геометрии (граней и кромок) элементов, а не с помощью копирования и решения каждого экземпляра элемента. Параметр Геометрический массив ускоряет создание и перестройку массива. Невозможно создавать геометрические массивы элементов, грани которых слиты с остальной деталью.
Распространить свойства видимости Распространение данных цветов, текстур и условных изображений резьбы SOLIDWORKS на все экземпляры массива.

Экземпляры для изменения

Этот параметр доступен только при выборе элемента для экземпляра массива.

Инкременты в направлении 1

Инкременты интервала в направлении 1 Накапливаемое приращение интервала между центрами экземпляров массива Направлении 1.

Например, если интервал между строками в массиве равен 1,5 мм и вводится значение 0,3 мм для параметра Инкремент интервала, то вторая строка размещается на расстоянии 1,8 мм от первой, третья строка — на расстоянии 2,1 мм от второй, четвертая строка — на расстоянии 2,4 мм от третьей и т. д.
  Выберите размеры, которые необходимо изменить, в направлении 1 В таблице отображаются размеры исходного элемента. В графической области щелкните размеры исходного элемента, чтобы отобразить таблицу. Добавьте значение в столбец Приращение, чтобы увеличить или уменьшить величину размера элемента для направления 1.
Те же поля применимы к параметру Инкременты в направлении 2.

Измененные экземпляры

Перечисляются отдельные экземпляры, которые изменены. Они идентифицируются номерами своих столбцов и строк в массиве.

Чтобы изменить отдельный экземпляр, нажмите на маркер экземпляра в графической области и выберите Изменить экземпляр. Можно ввести значения, чтобы переопределить интервал и размеры в условном обозначении.

Чтобы удалить измененный экземпляр, правой кнопкой мыши нажмите на такой экземпляр в окне и выберите Удалить. Чтобы удалить все измененные экземпляры, нажмите правую кнопку мыши в окне и выберите Очистить все.
