Круговой массив заметок

Заметки можно отображать в чертеже в виде круговых массивов.

1. Выберите заметку.
2. Круговой массив заметокКруговой массив заметок (панель инструментов Примечания) или выберите Вставка > Примечания > Круговой массив заметок.
3. В PropertyManager (Менеджере свойств) в окне Параметры:
   • Чтобы установить центр массива вне центра чертежного вида, установите значения в Центр X и Центр Y. Также можно перетащить точку выбора для определения центра массива.
   • Определите Интервал , чтобы указать общее количество градусов в массиве. Также можно установить интервал в графической области .
   • Выберите Равный шаг для создания экземпляров на равном расстоянии.
   • Установите Количество экземпляров для максимально допустимого значения количества заметок, которое необходимо создать. Также можно установить количество экземпляров в графической области .
   • Задайте Радиус , чтобы определить радиус массива. Также можно перетащить точку выбора для определения радиуса .

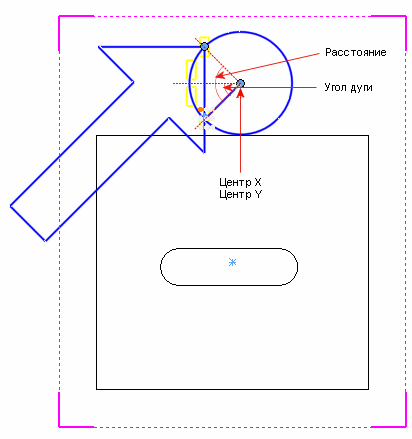

   • УкажитеУгол дуги , чтобы определить угол, измеряемый от центра выбранной заметки до центра или вершины массива.


   • Нажмите Реверс направления , чтобы создать массив на противоположной стороне по окружности. Также можно изменить направление на противоположное в графической области путем выбора маркера .
     Можно изменить радиус и установить центр массива в графической области путем перетаскивания точки выбора .

     ---

     Исходная заметка	Круговой массив заметок
     Отредактированный круговой массив заметок

     ---

4. Щелкните .
5. После создания массива можно редактировать отдельные заметки.
