Cree diagramas de fuerza de corte, momento, torsión o axial para vigas o diagramas de fuerza axial para cabezas de armadura. Para cada viga, se generan los diagramas de viga en las ubicaciones locales.
Para mostrar este PropertyManager, ejecute un estudio de Simulation. Haga clic con el botón derecho del ratón en Resultados
y seleccione Definir diagramas de vigas.
Visualizar
|
Componente
|
Seleccione una de las siguientes opciones:-
Fuerza axial
-
Fuerza cortante en Dir. 1
-
Fuerza cortante en Dir. 2
-
Momento en Dir. 1
-
Momento en Dir. 2
-
Torsión
Para cabezas de armadura, sólo está disponible Fuerza axial.
|
 |
Unidades
|
Seleccione las unidades del diagrama.
|
| |
Renderizar perfil de viga (más lento)
|
Muestra los diagramas de la viga en la geometría real de la viga y no en cilindros. |
Vigas seleccionadas
|
Todo
|
Selecciona todas las vigas.
|
|
Seleccionar
|
Seleccione vigas en la zona de gráficos. El software sólo considera las vigas de Vigas seleccionadas.
|
|
Anchura del diagrama de vigas
|
Controla la anchura de los trazados de viga para una mejor visibilidad.
|
Propiedad
| |
Incluir texto de título
|
Escriba un título personalizado para el trazado.
|
| |
Asociar el trazado con orientación de vista etiquetada
|
Le permite asociar una orientación de vista predefinida con el trazado activo.
|
|
Asociar con vista actual
|
Asocia la vista actual al trazado activo. |
-
Para mostrar las direcciones de viga para un diagrama de vigas activo, haga clic con el botón derecho del ratón en el icono del diagrama de vigas y seleccione Configuración. En el PropertyManager, en Opciones de trazado de deformación, seleccione Mostrar direcciones de viga.
El software traza la tríada local de la viga en el centro de cada viga.
-
Al crear un nuevo trazado de diagrama de viga, los campos del valor máximo definido automáticamente y el valor mínimo definido automáticamente en Opciones de gráfico muestran los valores del componente Fuerza cortante en el componente Dir1 independientemente del componente de viga seleccionado. El software siempre muestra los valores mínimos y máximos reales para el diagrama de viga seleccionado en la zona de gráficos.
Ejemplo de una viga Fijo - Fijo sometida a una carga distribuida uniformemente a lo largo de Dir. 1 local. El software traza el diagrama de corte en Dir1 y el diagrama de momento con respecto a Dir. 2.
 |
| Viga Fijo - Fijo sometida a una carga uniforme a lo largo de direction1. Para ver las direcciones locales de una viga, cree un trazado de calidad de malla. En la pestaña Configuración, haga clic en Mostrar direcciones de viga. |
 |

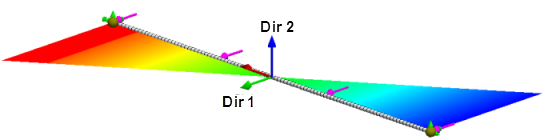

| Diagrama de fuerza cortante en Dir. 1 |
 |
| Diagrama de momento con respecto a Dir. 2 |
Para una viga sometida a una carga distribuida que actúa a lo largo de Dir. 2 local, el software traza fuerzas cortantes en Dir. 2 y fuerzas de momento con respecto a Dir. 1.
Las vigas o cabezas bajo las cargas compresivas axiales muestran un valor de tensión de viga axial negativo y las vigas bajo las cargas de tracción axial muestran un valor de tensión de viga axial positivo.
