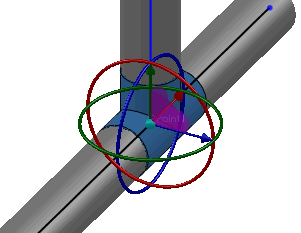

Ubicación de piezas con el sistema de referencia

Puede utilizar un sistema de referencia para colocar las piezas en un recorrido con mayor precisión para tuberías, tubos flexibles y eléctricos.

Para visualizar el sistema de referencia cada vez que coloque una pieza, haga clic en Herramientas > Opciones > Sistema de recorrido y seleccione la opción Usar sistema de referencia para colocar y orientar los componentes.

También puede hacer clic con el botón derecho en una pieza y seleccionar Mover empalme con sistema de referencia.



Cualquier acción posterior, como hacer clic en la zona de gráficos, cierra el sistema de referencia.

Giro de una pieza mediante el sistema de referencia

Puede girar una pieza después de colocarla en un recorrido.

  1. Ubique el sistema de referencia como se explica en Ubicación de piezas con el sistema de referencia.
  2. Haga clic y gire el círculo adecuado en el sistema de referencia para orientar la pieza. Cada círculo en el sistema de referencia gira la pieza en una dirección diferente.
    Aparecen los grados de rotación y la pieza gira.

  3. Suelte el botón del ratón cuando llegue a la posición deseada.

Movimiento de una pieza mediante el sistema de referencia

Puede mover una pieza después de colocarla en un recorrido.

  1. Ubique el sistema de referencia como se explica en Ubicación de piezas con el sistema de referencia.
  2. Haga clic y arrastre un asa para mover la pieza.
    La pieza se mueve, visualizándose la distancia, y las tuberías se muestran desconectadas.

  3. Suelte el botón del ratón cuando llegue a la posición deseada.
    Las tuberías se reconectan, excepto al sacar la pieza de la alineación, en cuyo caso aparecen líneas guía, como se muestra.

  4. Convierta las líneas guía en un recorrido mediante Recorrido automático . También puede hacer clic con el botón derecho en una línea guía y seleccionar Convertir líneas guía.
    Las líneas guía se convierten en un recorrido.

    Sólo aparecen en la sesión de edición donde los empalmes se mueven mediante el sistema de referencia.
