PropertyManager Recortar

Puede utilizar el PropertyManager Recortar para seleccionar un tipo de recorte y controlar otras opciones de recorte.

Puede recortar cualquier croquis 2D.

Para abrir el PropertyManager Recortar:

  1. Haga clic con el botón derecho del ratón en un croquis y seleccione Editar croquis.
  2. Haga clic en Recortar entidades (barra de herramientas Croquis) o en Herramientas > Herramientas de croquizar > Recortar.

El PropertyManager Recortar incluye las siguientes opciones:

Recorte inteligente

Seleccione Recorte inteligente para realizar lo siguiente:
  • Extender entidades de croquis.
  • Recortar entidades de croquis individuales con respecto a la entidad que se entrecruza más cercana mientras arrastra el cursor.
  • Recortar una o más entidades de croquis con respecto a la entidad que se entrecruza más cercana mientras arrastra el cursor y cruza la entidad.

Vídeo: Recorte inteligente - recortar

Esquina

Seleccione Esquina para modificar dos entidades seleccionadas hasta que se entrecrucen en una esquina virtual.

Entre los factores que rigen la opción de Recorte de esquina se incluyen:
  • Las entidades de croquis pueden ser diferentes.
  • La operación de recorte puede extender una entidad de croquis y acortar otra, o extender ambas.
  • El comportamiento se ve afectado por el extremo de las entidades de croquis que se seleccione.
  • El comportamiento no se ve afectado por el orden en el que se seleccionen las entidades de croquis.

Recortar dentro de límite

Seleccione Recortar dentro de límite para recortar entidades abiertas que:
  • Cruzan dos límites seleccionados.
  • Existen entre dos límites seleccionados.
  • Existen dentro de una entidad de croquis cerrada.
Entre los factores que rigen Recortar dentro de límite se incluyen:
  • Las entidades de croquis seleccionadas como dos entidades límites pueden ser diferentes.
  • Las entidades de croquis que seleccione deben cumplir con una de las siguientes condiciones:
    • Intersectar cada entidad de límite una vez.
    • No intersectar las dos entidades límite en absoluto.
  • La acción de recorte elimina cualquier entidad de croquis válida dentro de los límites seleccionados.
  • Sólo segmentos de croquis abiertos son entidades de croquis válidas para recortar.

Recortar fuera de límite

Seleccione Recortar fuera de límite para recortar las entidades abiertas que existen fuera de los dos límites seleccionados. Los factores que rigen Recortar fuera de límite incluyen:
  • Las entidades de croquis seleccionadas como dos entidades límites pueden ser diferentes.
  • Los límites no están restringidos por los puntos finales de las entidades de croquis seleccionadas.
  • La acción de recorte elimina cualquier entidad de croquis válida que esté fuera de los límites seleccionados.
  • Si la entidad de croquis a recortar intersecta cualquiera de las entidades limitantes una vez:
    • Recorta la sección que queda fuera de la entidad limitante.
    • Extiende la sección que queda dentro de la entidad limitante hasta la siguiente entidad.
  • Sólo segmentos de croquis abiertos son entidades válidas para recortar.


Recortar con respecto a más cercano

Seleccione Recortar hasta más cercano para recortar o extender las entidades de croquis seleccionadas. Factores que rigen Recortar hasta más cercano:
  • Eliminar la entidad de croquis seleccionada hasta la intersección con otra entidad de croquis más cercana.
  • Extender la entidad seleccionada. La dirección en la que se extiende la entidad depende de la dirección en la que arrastre el cursor.

Vídeo: Recortar con respecto a más cercano

Mantener entidades recortadas como geometría constructiva Convierte las entidades recortadas en geometría constructiva.
Ignorar el recorte de la geometría constructiva La geometría constructiva no se ve afectada al cortar entidades.

Estas opciones mantienen las relaciones de cota con las entidades recortadas. Podrían mantener relaciones geométricas según las condiciones de recorte.

Si selecciona ambas opciones, el software convierte las entidades sólidas en geometría constructiva y la geometría constructiva existente no se verá afectada.

Ejemplo.

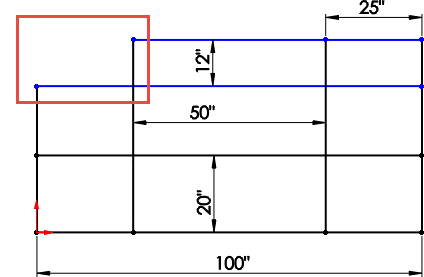

Antes de recortar


Opción Mantener entidades recortadas como geometría constructiva desactivada

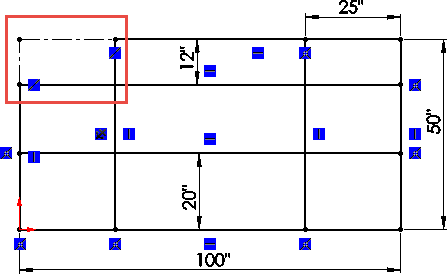

Opción Mantener entidades recortadas como geometría constructiva seleccionada
