PropertyManager Asistente para taladro

Para abrir este PropertyManager:

En una pieza, haga clic en Asistente para taladro (barra de herramientas Operaciones) o en Insertar > Operaciones > Asistente para taladro .

Tipo de taladro

	Crea un taladro en un sólido cilíndrico	Seleccione una arista de una cara cilíndrica para crear el taladro.
	Crea un taladro en una superficie	En la pestaña Taladro, especifique los parámetros del taladro. En la pestaña Posición, seleccione la cara para colocar el taladro.

Pestaña Taladro Pestañas Posición

Disponible al hacer clic en Crea un taladro en una superficie en Tipo de taladro.

	Pestaña Taladro	Especifica valores para el eje y la rosca.
	Pestaña Posición	Coloca el taladro en la cara. Solo es posible colocar un taladro por operación.

Arista

Disponible solo para Crea un taladro en un sólido cilíndrico .

Detalles de eje

Disponible solo para Crea un taladro en una superficie , en la pestaña Taladro.

	Longitud de eje	Especifica la longitud del eje.
	Diámetro de eje	Especifica el diámetro del eje.

Estándar

Especifique el estándar de acotación, el tipo de rosca y el tamaño de rosca. El diámetro mayor se actualiza en función de la configuración.

	Estándar	Especifica el estándar de acotación, como ANSI Metric o ISO.
	Tipo	Especifica el tipo de rosa, como Roscas Standard.
	Tamaño	Especifica el tamaño de la rosca.
	Diámetro mayor	Especifica el diámetro mayor de la rosca. El Tipo y el Tamaño controlan este valor.

Rosca

	Condición final	Extiende la rosca desde la arista inicial hasta la condición final especificada.
	Profundidad de macho de roscar	Disponible si selecciona Hasta profundidad especificada para Condición final. Especifica la longitud de la rosca a lo largo del taladro desde la arista inicial.
	Clase de rosca	Especifica un ajuste de clase de rosca que mide la holgura o el ajuste de las roscas con relaciones de posición externas. Puede recuperar y utilizar esta información para anotaciones de taladro en dibujos. 1A Ajuste comercial suelto para facilitar el ensamblaje y desensamblaje 2A Ajuste medio 3A Adaptado al espacio para un ajuste apretado entre las piezas con relaciones de posición

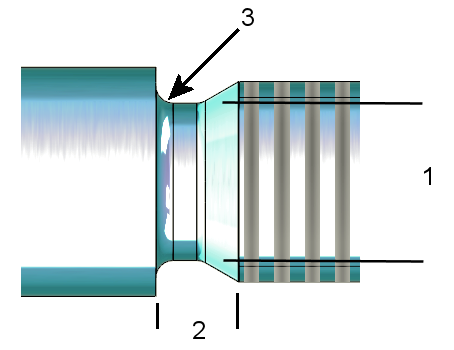

Sesgo

Crea un corte sesgado en el extremo de la parte roscada del taladro para proporcionar una distancia. Los valores predeterminados se basan en las selecciones en Estándar, pero puede reemplazar y personalizar estos valores.

	Diámetro del rebaje	1
	Profundidad de rebaje	2
	Radio de rebaje	3
