Arrastre a posiciones en el Controlador de relaciones de posición

Puede arrastrar componentes para situarlos en una posición con el Controlador de relaciones de posición.

De forma predeterminada, los valores de la relación de posición en el PropertyManager conducen a las posiciones de los componentes de la zona de gráficos. Si prefiere arrastrar los componentes de la zona de gráficos, puede hacer que los valores de la relación de posición en el PropertyManager se conduzcan por las posiciones a las que se han arrastrado los componentes de la zona de gráficos. Los botones del PropertyManager le permiten alternar las relaciones de posición entre conductoras o conducidas.

Para arrastrar componentes:

  1. En el PropertyManager, proceda de una de estas maneras:
    • Haga clic en Convertir todas las relaciones de posición en conducidas .
    • Haga clic en Convertir esta relación de posición en conducida a la derecha del cuadro de introducción de datos numéricos para una o más relaciones de posición individuales.
    Estado de relación de posición Descripción
    Conductora El valor en el cuadro de relación de posición conduce a la posición de los componentes de la zona de gráficos.
    Conducida El valor en el cuadro de relación de posición se conduce por las posiciones a las que se han arrastrado los componentes de la zona de gráficos.
  2. En la zona de gráficos, arrastre los componentes hacia adelante y hacia atrás.
    Puede arrastrar los componentes por la gama completa de valores de relaciones de posición. A medida que arrastra los componentes:
    • En el PropertyManager, los valores de las relaciones de posición conducidas cambian.

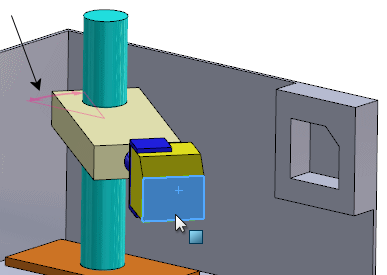

    • En la zona de gráficos, las flechas indican los grados de libertad permitidos por las relaciones de posición.

  3. Arrastre los componentes a la posición que desee.


  4. Haga clic en Agregar posición , introduzca un nombre y haga clic en Aceptar.
