En este ejemplo, se comparan dos sólidos en una pieza.
- Abra una pieza con más de un sólido.
En este ejemplo, el engranaje contiene dos sólidos. Para un sólido, las aristas de los dientes del engranaje se redondean. Para el otro sólido, las aristas no se redondean.
 |
 |
| Gear1: Aristas redondeadas |
Gear2: Aristas no redondeadas |
- Haga clic en
.
- En el PropertyManager, configure las siguientes opciones:
- Para Sólidos de origen, seleccione Gear1
- Para Sólidos de comparación, seleccione Gear2
- Mueva el control deslizante Umbral de leyenda para especificar el valor absoluto de la desviación permitida por la escala.
En este ejemplo, mueva el control deslizante para que los números superior e inferior de la leyenda sean, aproximadamente, 1,00 mm.
- Haga clic en .

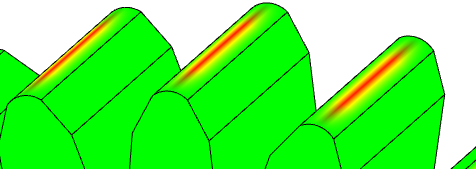

En la zona de gráficos, los colores rojo y amarillo indican dónde
Gear1 y
Gear2 no coinciden.
- Para borrar la Leyenda de cuerpos de comparación, en la zona de gráficos, haga clic con el botón derecho en la leyenda y, a continuación, haga clic en Comparación de sólidos .
Para abrir el PropertyManager de Comparación de sólidos, haga clic con el botón derecho en la leyenda y, a continuación, haga clic en Propiedades de comparación de sólidos.
