İki yüz birbirine temas ettiğinde, temas alanlarında dengeli iç kuvvetler oluşur. Temas nedeniyle oluşan iç kuvvetleri listeleyebilirsiniz. Girme Yok, Sıkı Geçme ve Sanal Duvar temas tiplerine sahip bileşenlerin yüzlerinde normal ve sürtünme kuvvetleri meydana gelir. Yazılım seçili objelerdeki ve tüm modeldeki belirtilen kuvvetin X, Y, Z bileşenlerini listeler.
Temas veya sürtünme kuvvetlerini listelemek için Sonuçlar
öğesine tıklayın ve Sonuç Kuvvetini Listele öğesini seçin. Seçenekler altında, Temas/Sürtünme Kuvveti öğesini seçin.
Ayrıca öğesine de (Simulation CommandManager) tıklayabilirsiniz.
Seçim
|
Düzlem, Eksen veya Koordinat Sistemi
|
Seçili objeye göre sonuçları listeler. |
|
Birimler
|
Çıktı birimlerini ayarlar. |
|
Yüzler, Kenarlar veya Tepe Noktaları
|
Seçilen objeleri listeler. |
 |
Bileşenler
|
Seçilen bileşenleri listeler. |
|
Zaman Adımı
|
Sadece doğrusal olmayan ve düşürme testi ile birlikte kullanılabilir. Tepki kuvvetini listelemek istediğiniz zaman adımı numarasını ayarlar. |
|
|
Sadece doğrusal olmayan, düşürme testi için kullanılabilir. Seçilen grafik adımına karşılık gelen zamanı görüntüler. |
| |
Güncelle
|
Geçerli seçili objelere dayalı olarak sonuçları günceller. |
Temas/Sürtünme Kuvveti
Temas (normal) ve sürtünme kuvvetlerinin X, Y ve Z bileşenlerini ve seçili objelerdeki ve tüm modeldeki sonuç temas veya sürtünme kuvvetlerini listeler.
|
Kuvvet Tipi
|
|
Şunlardan birini seçin:
|
Dik
|
Temastan kaynaklanan dik kuvveti listeler.
|
|
Sürtünme
|
Temastan kaynaklanan sürtünme kuvvetini listeler.
|
|
Toplam
|
Bu toplam kuvvet, seçili objelerdeki her düğümde hesaplanan Dik ve Sürtünme kuvvetlerinin sonuç kuvvetidir.
|
|
|
Yanıt Grafiği
|
|
Sadece doğrusal olmayan ve düşürme testi etütleri ile birlikte kullanılabilir. Temas ve sürtünme kuvvetlerinin X, Y, Z bileşenleri ve seçili objelerdeki ve tüm modeldeki sonuç temas kuvveti için 2B zaman geçmişi grafikleri oluşturur. |
Görünüm Seçenekleri
|
Sonuç kuvvetlerini görüntüle
|
Üç kuvvet vektörünü (X, Y ve Z bileşenleri) bir sonuç kuvveti vektörüne dönüştürmek için seçin. Sadece sonuç kuvveti vektörü görüntülenir. |
Rapor Seçenekleri
 |
Dosyaya kaydet |
Temas/sürtünme kuvvetleri listesini, bir Excel elektronik tablosuna (*.csv) veya düz metin dosyasına (*.txt) kaydeder. |
 |
Panoya Kopyala |
Görüntülenen sonuçları panoya kopyalar. Kopyalanan verileri bir Microsoft Word veya Excel belgesine yapıştırabilirsiniz. |

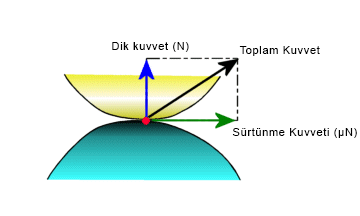

Temas-Sürtünme Kuvveti Örneği
