Test Verisini Karşılaştır

Test Verisini Karşılaştır iletişim kutusu, seçilen konumlarda referans verilerini simülasyon verileriyle karşılaştırmanızı sağlar. Referans verileri için saha ölçümlerini, diğer dış kaynakları veya bir etüdü temel alabilirsiniz.

Bu iletişim kutusuna erişmek için Simulation > Test Verisini Karşılaştır öğesine tıklayın.

Karşılaştırma için birden çok etüt tanımlayabilirsiniz. Referans verileri, kanal olarak ifade edilir. Bir kanal bir konum, sonuç bileşeni, referans değeri ya da bir etüt tarafından tanımlanır. Kanalları manuel olarak ya da bir dosyayı alarak otomatik olarak tanımlayabilirsiniz. Bir konum bir tepe noktası, referans noktası ya da 3 Kartezyen koordinatı tarafından tanımlanır. Referans verilerini statik, doğrusal olmayan, termal ve düşürme testi etütlerinin düğüm sonuçlarıyla karşılaştırabilirsiniz.

Yazılım, seçilen ilgili etütlerin sonuçlarını referans kanallarıyla karşılaştıran bir tablo oluşturur.

Etüt tipi Simülasyon sonuçlarının karşılaştırılacağı etüdün tipini seçin. Şunları seçebilirsiniz:
  • Statik
  • Doğrusal Olmayan
  • Termal
  • Düşürme Testi

Seçilen etüt tipinin sonuçları, referans verileriyle ilişkili sonuçları içermelidir.

Referans Kanal Verisi Referans olarak kullanılacak verileri belirtir.

Test verisi.

Saha ölçümlerinden referans veriler elde ettiyseniz bu seçeneği belirleyin.

Etüt sonuçları.

Bir etüdü referans verisi kaynağı olarak kullanmak için bu seçeneği belirleyin ve ardından açılır menüden referans etüdü seçin.
Kanal tablosu Referans kanal verileri hakkında bilgi içerir.

Ekle.

Yeni kanallar tanımlamanıza veya seçili kanalı düzenlemenize olanak tanıyan Kanal Ekle iletişim kutusunu açar.

Düzenle.

Seçili kanalı düzenlemenize olanak tanıyan Kanalı Düzenle iletişim kutusunu açar.

Sil.

Seçili kanalları siler.

Al.

Kanal verilerini içeren bir düz metin dosyasını (*.txt) ya da Excel dosyasını (*.csv) almanızı sağlar. Dosya kurulumu şu şekildedir:

  • Birinci satır rastgele üstbilgi içerir.
  • Diğer her satır bir kanalı temsil eder ve sütunlar şu bilgileri içerir:
    • Sütun 1: Kanal adı
    • Sütun 2: Bileşen
    • Sütun 3: Referans Değer
    • Sütun 4: Ölçülen değerin birimleri
    • Sütun 5: Süre (düşürme testi, kuvvet ve yer değiştirme kontrolü doğrusal olmayan ve geçici termal)
    • Sütun 6, 7, 8: Ölçüm konumunun X, Y ve Z koordinatları
    • Sütun 9: X, Y ve Z koordinatlarının birimleri

Etüt sonuçları ile karşılaştır Test verilerinin karşılaştırılacağı etütleri ayarlar.

Karşılaştır.

Simülasyon verilerini ayıklar ve karşılaştırma sonuçlarını bir tabloda görüntüler.

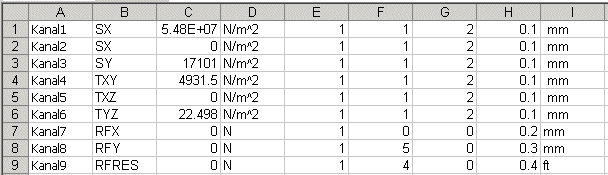

Kanal tablosu örneği: Excel dosyası (*.csv)

Kanal tablosu örneği: Düz metin dosyası (*.txt)
