Bu unsuru eklerken belirtmeniz gereken referansları listeler.
Bir yük veya fikstür tanımlayıp kitaplığa eklediğinizde, yazılım Kitaplık Referansları klasöründe en az bir öğe oluşturur. Kitaplık Referansları klasörü bir yük, fikstür veya bağlantı kitaplık unsurunu tanımlamayla ilgili tüm seçenekleri listeler.
Örneğin bir yük, fikstür veya bağlantı tanımlarken bir yük/fikstür/bağlantı objesi ve ayrıca yönü (uygun durumlarda) tanımlamak üzere bir referans geometri seçersiniz ve bu yük, fikstür veya bağlantı için sayısal değerleri girersiniz. Unsuru kitaplığa eklediğinizde, unsuru tanımlarken yaptığınız her seçim için Kitaplık Referansları klasöründe yazılım bir öğe oluşturur. Bir sonraki bölümde açıklandığı üzere unsur değerlerine karşılık gelen öğeler, Kitaplık Değerleri klasöründe oluşturulur.
Aşağıdaki kitaplık parça belgesini inceleyin.
|
|

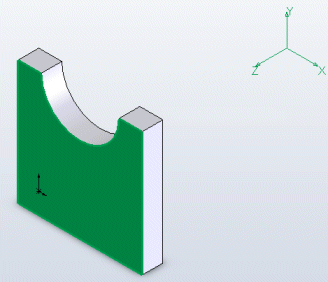

Vurgulanan yüzde Kısıtlama-1 tanımlanmıştır. Yüzün hiçbir yönde hareket etmesine izin verilmemektedir (sabitlenmiş kısıtlama)
Kısıtlama-1 kitaplığa eklendiğinde şu şekilde görünür:
|
|
|
Eğri yüzde Kuvvet-1 tanımlanmıştır. Radyal ve eksenel bileşenleri (referans olarak Eksen1'i kullanan) sıfır olmayan değerlere sahiptir
Kuvvet-1 kitaplığa eklendiğinde şu şekilde görünür:
|
|
|
Koordinat Sistemi1 referans olarak kullanılarak vurgulanan yüzde UzaktanYükler-1 tanımlanmıştır
UzaktanYükler-1 kitaplığa eklendiğinde şu şekilde görünür:
|
