Bir ekseni, kısıtlamalar uygulamak üzere bir referans olarak kullanabilirsiniz. Radyal, çevresel ve eksenel yönlerde sürüklemeleri önceden belirleyebilirsiniz. Kabuklar ve kirişler için bu yönlere göre rotasyonları önceden belirleyebilirsiniz.
Çevresel sürükleme için belirtilen açı (θ), şu formülden her düğümdeki gerçek sürüklemeyi (v) hesaplamak için kullanılır: v = r. θ, burada r düğümden referans eksenine uzaklıktır.
Aşağıdaki tabloda bu kısıtlama tipinin nitelikleri özetlenmiştir:
| Nitelik |
Değer |
|---|
| Katılar için olası DOF'ler |
3 sürükleme |
| Kabuklar ve kirişler için olası DOF'ler |
3 sürükleme ve 3 rotasyon |
| Kafes kirişler için olası DOF'ler |
3 sürükleme |
| 3B sembolü |
|
|
| sürükleme |
rotasyon |
|
| Seçilebilir objeler |
Tepe noktaları, kenarlar, yüzler ve kiriş eklemleri |
| Sürüklemeler |
 Radyal yer değiştirme
 Çevresel yer değiştirme
 Eksenel yer değiştirme
|
| Rotasyonlar (sadece kabuklar ve kirişler için) |
Radyal yön etrafında
Çevresel yön etrafında
Eksenel yön etrafında
|
Örnek
|
|

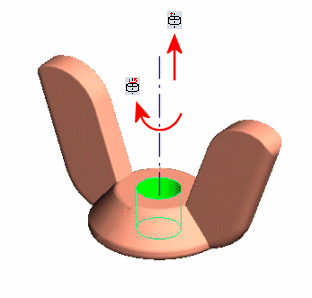

| Silindirik deliğin seçili yüzü, şekilde gösterilen referans ekseni etrafında dönebilir ya da bu eksen boyunca hareket edebilir. Kalın kırmızı oklar, izin verilen hareketleri gösterir. |
|
|
|
|
| Şek. 1 |
Şek. 2 |
Şek. 3 |
| Şek. (1)'deki halkayı Şek. (2)'deki halkanın içine takmayı düşünün. İç halkanın (Şek. 1) dış çapı 18,2 cm'dir ve bir elastik malzemeden üretilmiştir. Dış halkanın (Şek. 2) iç çapı 18 cm'dir ve bir sert malzemeden üretilmiştir. İç halkayı dış halkaya takmak için (Şek. 3), iç halkanın seçili dış yüzüne referans eksenine göre -0,1 cm'lik bir radyal yer değiştirme atayın. |
