Tesisat bileşenlerini tesisat alt montajının veya üst düzey montajın parçası olarak eklediğinizde, küçük farklılıklar söz konusudur.
Tesisat Bileşenleri Tesisat Alt Montajının Parçası Olduğunda
Tesisat bileşenleri bir tesisat düzenlenirken eklendiğinde, parçalar tesisat alt montajının bileşenleri olarak eklenir. Tesisat alt montajının parçası olan bileşenler, bir tesisat düzenlenirken tesisat 3B çizimini ölçümlendirme yoluyla taşınabilir. 3B çizim ölçümlendirmeleri, Bağlantı Noktalarının ve tesisat bileşenlerinin konumlarını belirler.

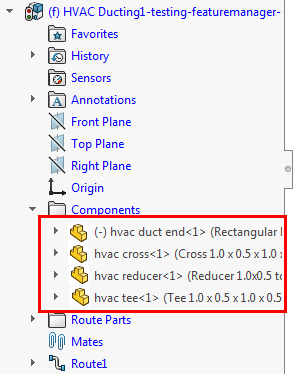

| Çizim ölçümlendirmeleri olmadığında: |
Çizim ölçümlendirmeleri olduğunda: |
|
|
Bağlantı Noktaları netlik sağlamak için gizlenir.
Tesisat Bileşenleri Üst Düzey Montajın Parçası Olduğunda
Tesisat bileşenleri tesisat alt montajı düzenlenmezken eklendiğinde, parçalar üst düzey montajın bileşenleri olarak eklenir. Üst düzey montaj bileşenleri, tesisat düzenlenirken taşınamaz. Tesisat 3B çiziminin ölçümlendirilmesi tesisat bileşenlerinin yerleşimini etkilemez, ancak belirli tesisat yollarını tanımlamak için kullanılabilir.
Bir tesisatta üst düzey montaj bileşeni kullanmak için bileşenin Bağlantı Noktasına sağ tıklayın ve Tesisata Ekle öğesini seçin.

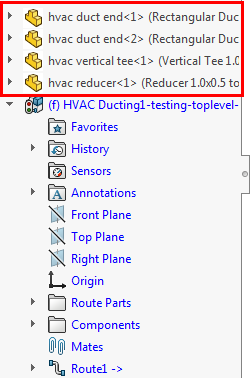

| Tesisat oluşturmadan önce montaj ilişkileri kullanılarak tamamen tanımlanmış tesisat bileşenleri: |
Tesisat oluşturulduktan sonra tesisat bileşenlerine eklenen tesisat kesitleri: |
|
|
Bağlantı Noktaları netlik sağlamak için gizlenir.
