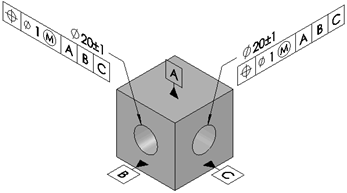

Ölçümlendirmeleri Birleştirme Bir parçayı tamamen sınırlamak için iki veya daha fazla unsura aynı ölçümlendirme ve geometrik toleransı uygulamanız gerekir. Ölçümlendirme ve geometrik toleransları kısayol menüsünü kullanarak tek bir spesifikasyonda birleştirebilirsiniz. Ana başlıkParçalar İçin DimXpert Konum Ölçümlendirmelerini Birleştirme Bölgesel ölçümlendirmeleri birleştirmek için: Birleştirilecek ölçümlendirmeler olan bir model açın. Örneğin, üç ölçümlendirmeyi birleştirebilirsiniz. onum ölçümlendirmeleri birleştirirken, hepsinin aynı orijin unsuruna sahip olması gerekir. Ctrl + ile soldan sağa üç ölçümlendirmeyi seçin. Sağ tıklayarak Ölçümlendirmeyi Birleştir'i seçin. Ölçümlendirmeler otomatik olarak eklenen bir örnek sayısıyla son seçilen ölçümlendirmede birleşir. Ölçümlendirmeleri bireysel ölçümlendirmelere döndürmek için, birleştirilen ölçümlendirmeye sağ tıklayın ve Birleştirilmiş Ölçümlendirmeleri Kopar öğesini seçin. Geometrik toleransları birleştirmek veya ayırmak için, Gtol'u Birleştir ve Birleştirilmiş Gtol'u Kopar seçenekleri mevcuttur. Boyut Ölçümlendirmelerini ve Geometrik Toleransları Birleştirme Boyut ölçümlendirmelerini ve geometrik toleransları birleştirmek için: Birleştirilecek boyut ölçümlendirmeleri ve geometrik toleransları olan bir model açın. Örneğin, üç ölçümlendirmeyi birleştirebilirsiniz. Ctrl + ile soldan sağa iki boyut ölçümlendirmesini seçin. Sağ tıklayın ve Ölçümlendirmeyi Birleştir öğesine tıklayın. Ölçümlendirmeler otomatik olarak eklenen bir örnek sayısıyla son seçilen ölçümlendirmede birleşir. Yalnızca geometrik toleransları birleştirirken, sağ tıklayıp Gtol'u Birleştir'e tıklayın. Geometrik toleransları birleştirirken, uygulanan semboller, toleranslar ve datumların aynı olması gerekir.
Ölçümlendirmeleri Birleştirme Bir parçayı tamamen sınırlamak için iki veya daha fazla unsura aynı ölçümlendirme ve geometrik toleransı uygulamanız gerekir. Ölçümlendirme ve geometrik toleransları kısayol menüsünü kullanarak tek bir spesifikasyonda birleştirebilirsiniz. Ana başlıkParçalar İçin DimXpert Konum Ölçümlendirmelerini Birleştirme Bölgesel ölçümlendirmeleri birleştirmek için: Birleştirilecek ölçümlendirmeler olan bir model açın. Örneğin, üç ölçümlendirmeyi birleştirebilirsiniz. onum ölçümlendirmeleri birleştirirken, hepsinin aynı orijin unsuruna sahip olması gerekir. Ctrl + ile soldan sağa üç ölçümlendirmeyi seçin. Sağ tıklayarak Ölçümlendirmeyi Birleştir'i seçin. Ölçümlendirmeler otomatik olarak eklenen bir örnek sayısıyla son seçilen ölçümlendirmede birleşir. Ölçümlendirmeleri bireysel ölçümlendirmelere döndürmek için, birleştirilen ölçümlendirmeye sağ tıklayın ve Birleştirilmiş Ölçümlendirmeleri Kopar öğesini seçin. Geometrik toleransları birleştirmek veya ayırmak için, Gtol'u Birleştir ve Birleştirilmiş Gtol'u Kopar seçenekleri mevcuttur. Boyut Ölçümlendirmelerini ve Geometrik Toleransları Birleştirme Boyut ölçümlendirmelerini ve geometrik toleransları birleştirmek için: Birleştirilecek boyut ölçümlendirmeleri ve geometrik toleransları olan bir model açın. Örneğin, üç ölçümlendirmeyi birleştirebilirsiniz. Ctrl + ile soldan sağa iki boyut ölçümlendirmesini seçin. Sağ tıklayın ve Ölçümlendirmeyi Birleştir öğesine tıklayın. Ölçümlendirmeler otomatik olarak eklenen bir örnek sayısıyla son seçilen ölçümlendirmede birleşir. Yalnızca geometrik toleransları birleştirirken, sağ tıklayıp Gtol'u Birleştir'e tıklayın. Geometrik toleransları birleştirirken, uygulanan semboller, toleranslar ve datumların aynı olması gerekir.

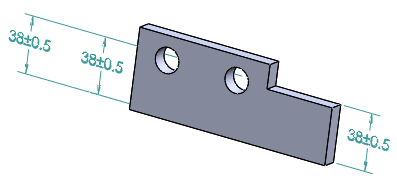

Konum Ölçümlendirmelerini Birleştirme Bölgesel ölçümlendirmeleri birleştirmek için: Birleştirilecek ölçümlendirmeler olan bir model açın. Örneğin, üç ölçümlendirmeyi birleştirebilirsiniz. onum ölçümlendirmeleri birleştirirken, hepsinin aynı orijin unsuruna sahip olması gerekir. Ctrl + ile soldan sağa üç ölçümlendirmeyi seçin. Sağ tıklayarak Ölçümlendirmeyi Birleştir'i seçin. Ölçümlendirmeler otomatik olarak eklenen bir örnek sayısıyla son seçilen ölçümlendirmede birleşir. Ölçümlendirmeleri bireysel ölçümlendirmelere döndürmek için, birleştirilen ölçümlendirmeye sağ tıklayın ve Birleştirilmiş Ölçümlendirmeleri Kopar öğesini seçin. Geometrik toleransları birleştirmek veya ayırmak için, Gtol'u Birleştir ve Birleştirilmiş Gtol'u Kopar seçenekleri mevcuttur.
Boyut Ölçümlendirmelerini ve Geometrik Toleransları Birleştirme Boyut ölçümlendirmelerini ve geometrik toleransları birleştirmek için: Birleştirilecek boyut ölçümlendirmeleri ve geometrik toleransları olan bir model açın. Örneğin, üç ölçümlendirmeyi birleştirebilirsiniz. Ctrl + ile soldan sağa iki boyut ölçümlendirmesini seçin. Sağ tıklayın ve Ölçümlendirmeyi Birleştir öğesine tıklayın. Ölçümlendirmeler otomatik olarak eklenen bir örnek sayısıyla son seçilen ölçümlendirmede birleşir. Yalnızca geometrik toleransları birleştirirken, sağ tıklayıp Gtol'u Birleştir'e tıklayın. Geometrik toleransları birleştirirken, uygulanan semboller, toleranslar ve datumların aynı olması gerekir.
